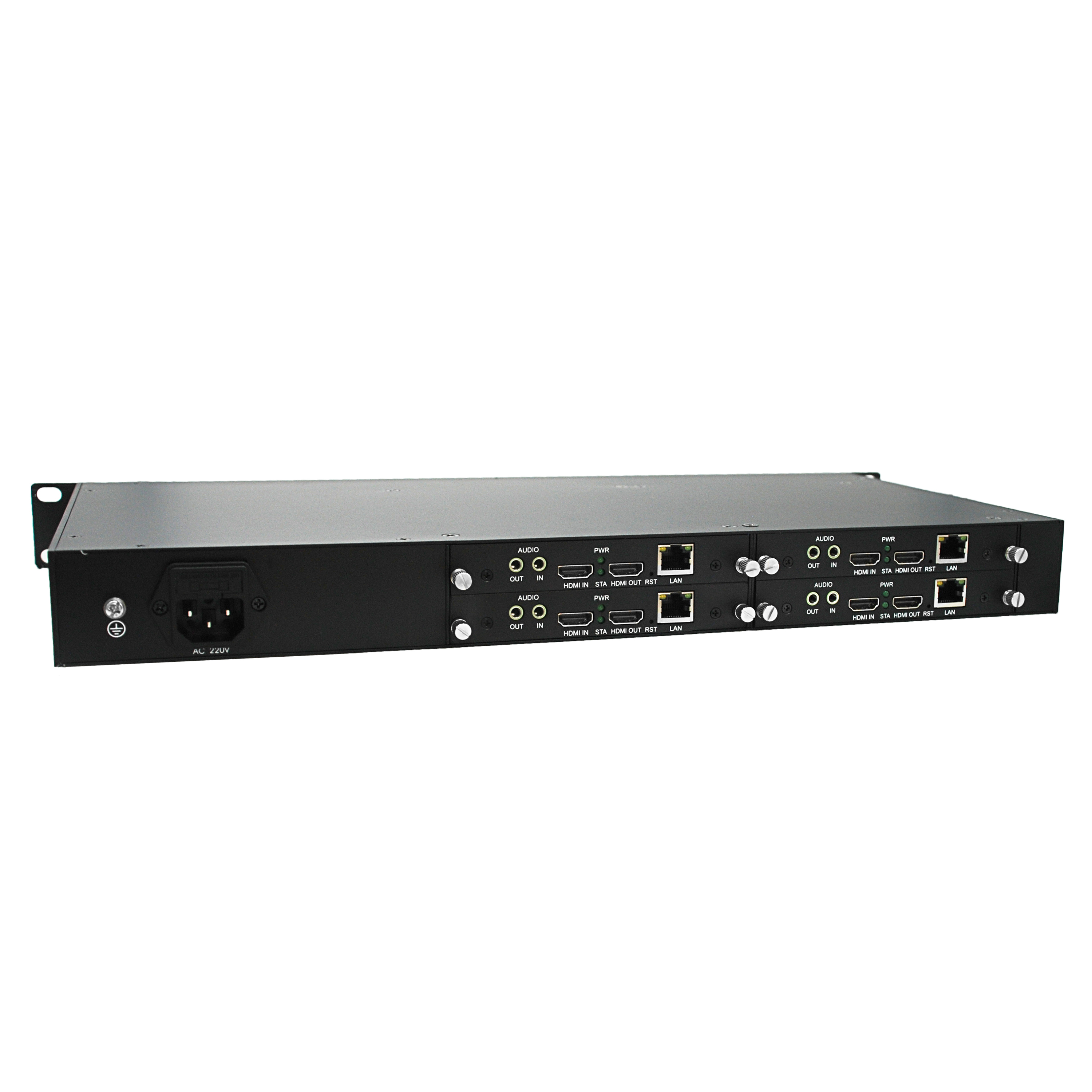

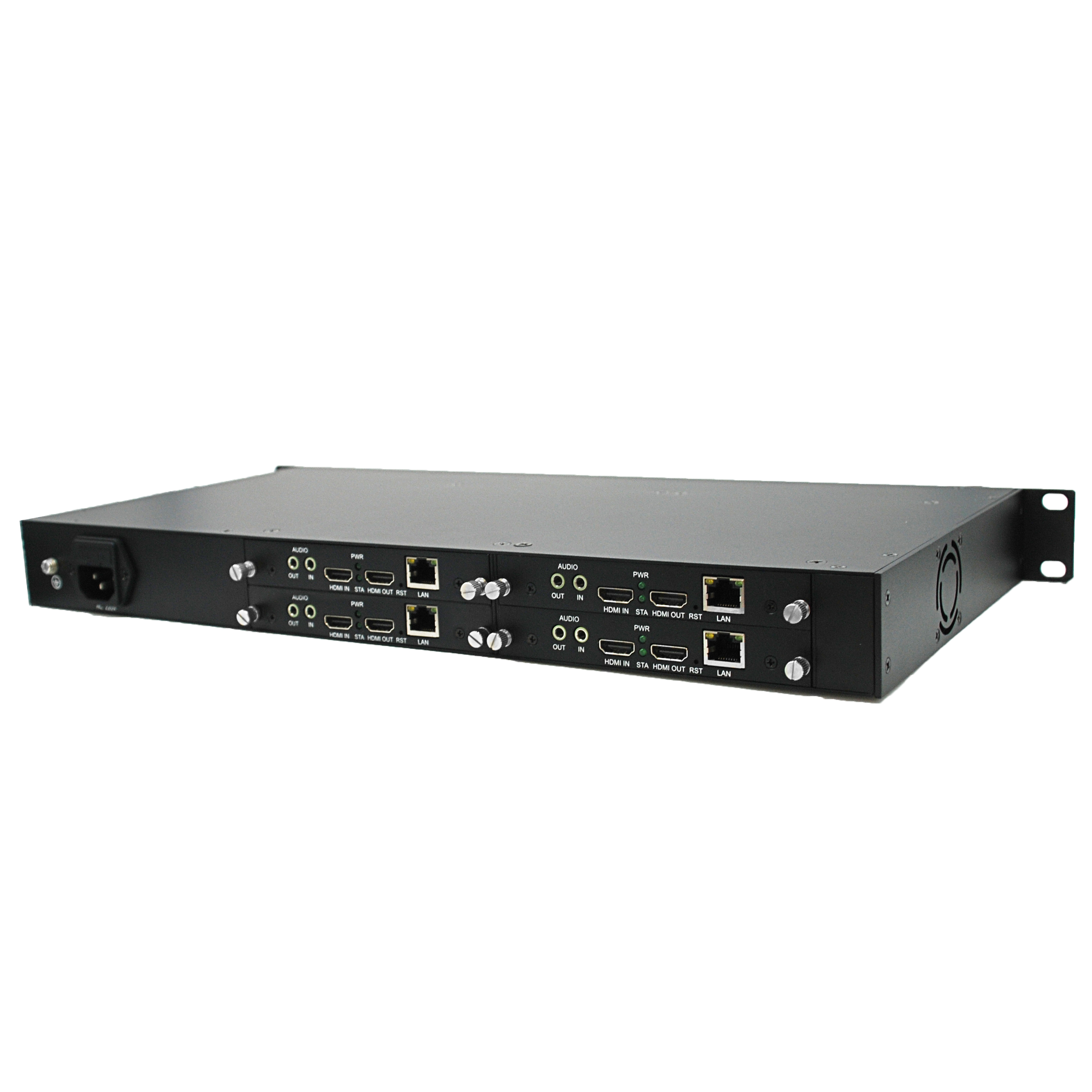

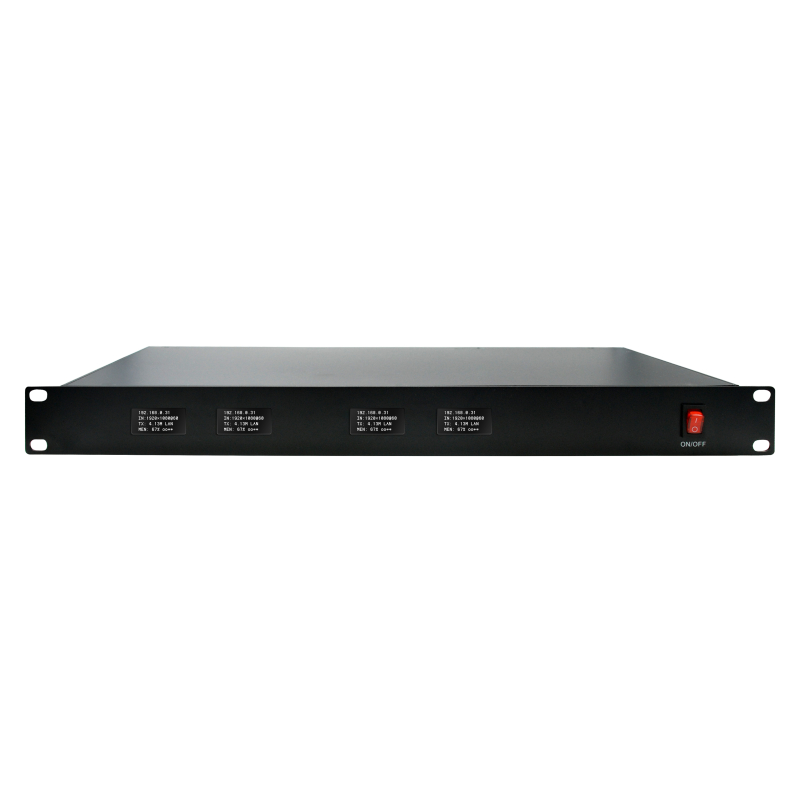

1U插卡机架式编码器 1-4路HDMI 统一配电 强劲散热
【视频输入】4*HDMI
【视频环出】4*HDMI
【分辨率】最大支持1080P输入输出
【编码协议】H.264/H.265
【产品尺寸】 48.5×20×4.5CM
【产品重量】 1.5KG
【产品介绍】
1U机架式编码器，可在一个1U机架式框架内，最大可插4路HDMI编码模块，编码输出H.264/H.265格式，音频AAC/G711格式。编码码率、帧率、输出分辨率可调等，支持SRT/HTTP/HLS/FLV/RTSP/RTP/RTMP/RTMPS/
UDP/ONVI/GB28181等协议传输。通过网络进行视频远程传输/直播。设备标配电源模块统一供电，集中散热，可长时间稳定运行。广泛用于各种需要对高清视频信号及高分辨率高帧率进行采集并基于IP网络传送的场合，强大的扩展性更可轻易应对不同的行业及需求。
【主要特征】
- 采用标准H265/H264双编码方式
- 支持屏幕显示IP、输入分辨率等
- 支持WEB在线预览
- 支持输出自定义分辨率、画面缩放、旋转。
- 支持EDID管理，具有更高兼容性
- 支持HDMI数字音视频环出，及1模拟音频环出。
- 支持HDMI音频解嵌环出
- 无需接入视频，也可单独编码音频
- 支持输出流加密
- 配合解码器可实现双向音频
- 全面支持ONVIF/GB28181协议,可接入NVR/安防平台
- 音频编码支持AAC/G711
- 音频支持左右声道，支持音量大小调节
- 码流控制：CBR/VBR码率控制，16kbit/s～20Mbit/s
- 网络接口采用1000M 全双工模式
- 支持HTTP、RTSP、RTMP、RTMPS、SRT、RTP、UDP组播、UDP单播、FLV、HLS等协议
- 输出视频流格式：TS/VES/AES流等
- 每通道支持4路不同协议流输出
- WEB操作界面，中英文配置界面可选，可修改密码
- 支持网络远程管理、升级。
- 支持主流、副流多协议多码流输出
- 支持局域网LAN、广域网WAN传输
- 支持中文、英文、图片OSD，字体大小可调，支持滚动字幕、马赛克水印。
- 支持DHCP自动获取IP
- 支持配置文件一键备份、导入，支持一键恢复出厂设置
- 免费提供API协议文档，便于二次集成开发
【产品参数】
|
视音频输入 |
视频输入 |
4*HDMI |
| 视频环出 | 4*HDMI | |
|
输入分辨率 |
1080P\1080i\720P、1600x1200\1400x1050\1440x900\ 1280x1024\1280x960\1280x800\1024x768\800x600等 | |
|
音频输入 |
4路HDMI内置音频、4路3.5模拟音频 |
|
| 音频环出 | 4路3.5模拟音频 | |
|
视音频编码参数 |
视频编码 |
H.265 Baseline Profile编码 H.264 Baseline Profile编码 |
|
编码后尺寸 |
1920*1080/1280*720/1024*576/960*540/ 默认输入分辨率 |
|
|
视频码率 |
CBR/VBR码率控制16Kbps-20Mbps可调 | |
|
视频帧率 |
≤60帧 |
|
|
字幕叠加 |
中文、英文 |
|
|
音频编码 |
AAC/G711 |
|
|
音频码率 |
64Kb/s~384Kb/s |
|
|
网络参数 |
网络接口 |
1个，RJ45 1000M自适应以太网口 |
|
网络协议 |
SRT/RTMP/RTMPS/HLS/FLV/UDP/RTP/RTSP/Onvif/GB28181等 |
|
|
流码类型 |
TS标准流、每通道4路码流 |
|
|
配置管理 |
WEB配置，远程升级 |
|
|
通用 |
电源 |
AC/DC 110-240V |
|
功耗 |
<20W （1PCS ≤6W |
|
|
工作温度 |
-20℃~＋60℃ |
|
|
工作湿度 |
＜90％，无冷凝 |
|
|
尺寸（长X宽X高） |
48.5×20×4.5CM |
|
|
重量 |
1.5KG |
【订货型号】
| 型号 | 规格 |

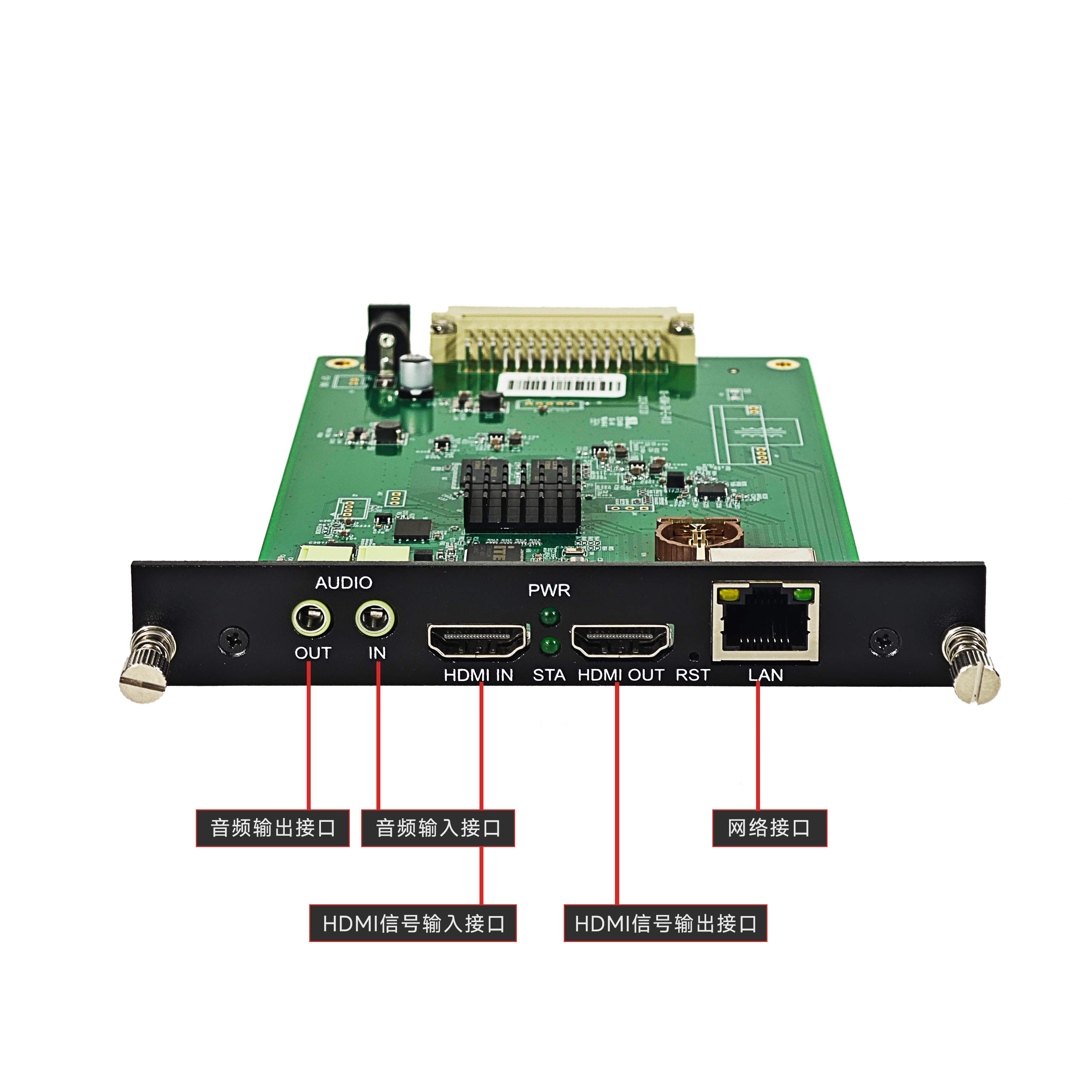

| ZY-EH901-1U | 1PCS板卡+1U机箱 |
| ZY-EH902-1U | 2PCS板卡+1U机箱 |
| ZY-EH903-1U | 3PCS板卡+1U机箱 |
| ZY-EH904-1U | 4PCS板卡+1U机箱 |

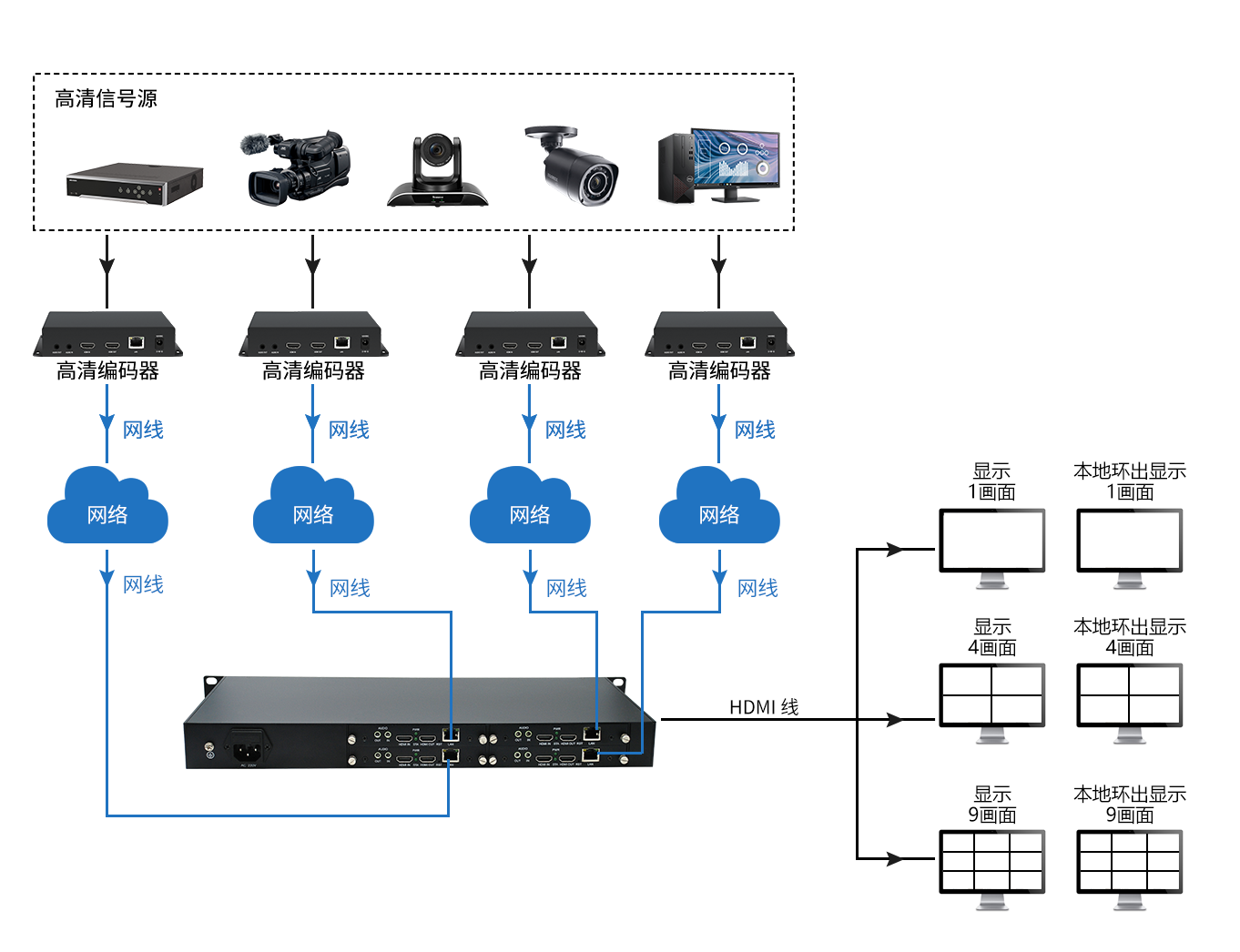

【连接示意图】
