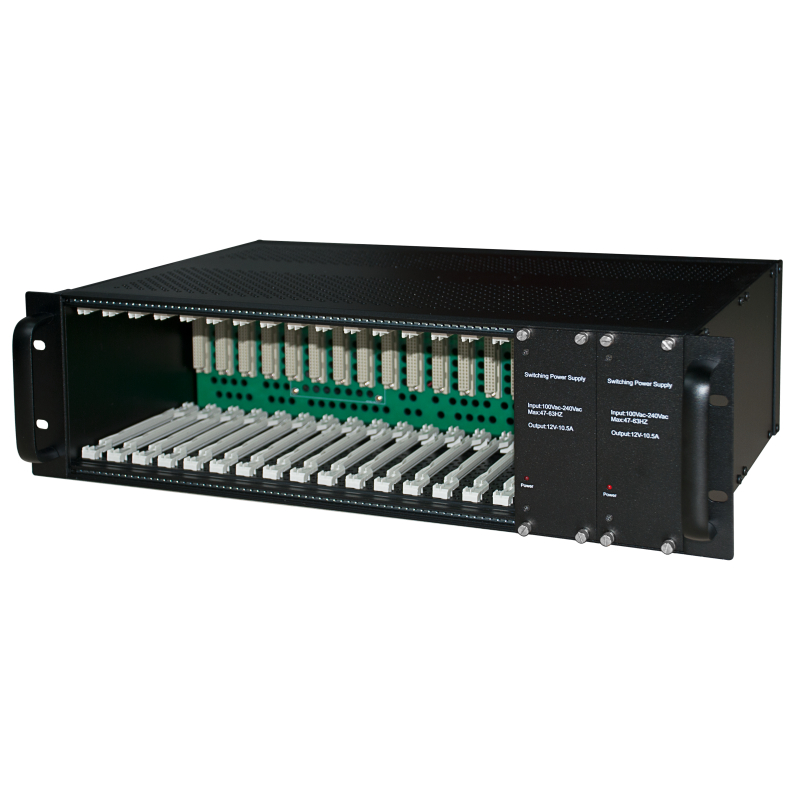

H.265&H.264 16路SDI高清编码器-3U机箱
视频输入： 16路，SDI视频接口
输入分辨率：1080P\1080i\720P 、 1600x1200\1400x1050\1440x900\ 1280x1024\1280x960\1280x800\1024x768\800x600 720×576等常规分辨率
视频编码： H.265&H.264
音频输入： 16路SDI内置音频、16路3.5模拟音频
网络协议： 支持HTTP、SRT、RTSP、RTMP、RTMPS、UDP、组播、单播、FLV、HLS
尺 寸： 48.1cm×30cm×13.3cm
重 量： 8kg
【系列介绍】
SDI高清编码器（采集盒）是专业的高清音视频编码产品，只需要占用较小的带宽，即可获得高清晰度的视频信号。该产品采用H.265/H.264双编码格式，可同时对视频音频进行编码。输出TS双码流设计，可根据不同需要设置每一路的输出码流分辨率，该设备具有高集成，低成本的优势，可广泛应用于各种数字电视播出系统中。支持3U结构，一台机箱可插入16张采集卡，双电源冗余结构，系统更稳定。完美支持VLC解码。
【主要特征】
- 最大支持16路SDI音视频信号输入。
- 支持1路模拟音频输入、环出
- 全铝结构，嵌入式硬件编码，支持热插拔
- 双电源冗余设计，输入电源AC/DC 100-240V。
- 双工业散热风扇
- 采用标准H265/H264双编码方式
- 最大编码帧率支持1080P 60帧
- 支持WEB在线预览
- 全面支持ONVIF/GB28181协议,可支持接入NVR、安防平台
- 支持输出流加密
- 音频支持左右声道，支持音量大小调节
- 码流控制：CBR/VBR码率控制，16kbit/s～16Mbit/s
- 网络接口采用100M 全双工模式
- 支持HTTP、RTSP、RTMP、RTMPS、RTP、UDP组播、UDP单播、FLV、HLS、GB28181、SRT等协议
- 输出视频流格式：TS/VES/AES流等
- WEB操作界面，中英文配置界面可选，可修改密码
- 支持网络远程管理、升级。
- 支持主流、副流多协议多码流输出
- 支持自定义输出分辨率、图像旋转
- 支持局域网LAN、广域网WAN传输
- 支持中文、英文、图片OSD，字体大小可调，支持滚动字幕、马赛克水印。
- 支持DHCP自动获取IP
- 支持配置文件一键备份、导入，支持一键恢复出厂设置
- 免费提供API协议文档，便于二次集成开发。
【产品参数】
|
产品型号 |
ZY-ES9116 SDI高清编码器（采集盒） |
|
|
视音频输入 |
视频输入 |
16路，SDI视频接口 |
|
输入分辨率 |
1080P\1080i\720P 、 1600x1200\1400x1050\1440x900\ 1280x1024\1280x960\1280x800\1024x768\ |
|
|
音频输入 |
16路SDI内置音频、16路3.5模拟音频 |
|
|
视音频编码参数 |
视频编码 |
H.265 Baseline Profile编码 H.264 Baseline Profile编码 |
|
编码后尺寸 |
1920*1080/1280*720/1024*576/960*540/ |
|
|
视频码率 |
CBR/VBR码率控制16Kbps-12Mbps可调 |
|
|
视频帧率 |
≤60帧 |
|
|
字幕叠加 |
中文、英文、图片 |
|
|
音频编码 |
AAC/MP3可选 |
|
|
音频码率 |
64Kb/s~384Kb/s |
|
|
采样率 |
32000、44100、48000等 |
|
|
网络参数 |
网络接口 |
16个，RJ45 10M/100M/1000M自适应以太网口 |
|
网络协议 |
支持HTTP、SRT、RTSP、RTMP、RTMPS、UDP、组播、单播、FLV、HLS |
|
|
流码类型 |
TS流、ES流 |
|
|
接口协议 |
ONVIF GB28181 |
|
|
配置管理 |
WEB配置，远程升级 |
|
|
通用 |
电源 |
AC/DC 100-240V |
|
功耗 |
每路<5W |
|
|
工作温度 |
-20℃~＋60℃ |
|
|
工作湿度 |
＜90％，无冷凝 |
|
|
尺寸（长X宽X高） |
48.1cm×30cm×13.3cm |
|
|
重量 |
0.29kg |
|
【应用范围】
- 网络电视高清采集系统
- 数字标牌高清流服务器
- 网络会议系统视频采集
- 代替高清视频采集卡
- 酒店宾馆有线电视系统
- 手术室直播、录播系统
- 教育教学直播、录播系统
- 数字法庭高清直播、录播系统
- 接入网络监控平台，支持录播
