1U插卡机架式编码器 1-4路HDMI 4K超高清
【视频输入】4路，HDMI视频接口 （支持HDMI1.4和HDCP1.4）
【音频输入】4路，HDMI内置音频；4路模拟音频
【分辨率】最高3840×2160@30HZ，1920×1080P@60HZ
【编码协议】H.264
【产品尺寸】 16.8cm×13（10.8）cm×2.9cm
【产品重量】 0.3KG
【产品介绍】
4K超高清编码器（采集盒）是专业的高清音视频编码产品，只需要占用较小的带宽，即可获得高清晰度的视频信号。该产品采用H.264编码格式，可同时对视频音频进行编码。输出TS双码流设计，可根据不同需要设置每一路的输出码流分辨率，该设备具有高集成，低成本的优势，可广泛应用于各种数字电视播出系统中。支持3U结构，一台机箱可插入16张采集卡，双电源冗余结构，系统更稳定。完美支持VLC解码。
【主要特征】
- 支持主流码最高3840×2160@30HZ，1920×1080P@60HZ
- 支持本地环出1路视频
- 支持外接模拟音频输入
- 全面支持ONVIF/GB28181协议，可接入NVR 安防平台
- 采用标准H264编码
- 音频编码支持MP3/AAC/G711
- 音频支持左右声道，支持音量大小调节
- 码流控制：CBR/VBR码率控制，16kB/s～32MB/s
- 网络接口采用1000M 全双工模式
- 支持HTTP、RTSP、SRT、RTMP、RTMPS、RTP、UDP组播、UDP单播、FLV、HLS等协议（RTMP支持输入用户名、密码功能）
- 输出视频流格式：TS/VES/AES流等
- WEB操作界面，中英文配置界面可选，可修改密码
- 支持网络远程管理、升级。
- 支持主副流双4K输出
- 支持主流、副流多协议多码流输出
- 支持输出分辨率单独设置，可放大及缩小
- 支持局域网LAN、广域网WAN传输
- 支持三组中文、英文、图片OSD，字体大小可调，可设置到屏幕任意位置。
- 支持DHCP自动获取IP
- 支持一键恢复默认设置
- 免费提供API协议文档，便于二次集成开发
【产品参数】
|
产品型号 |
ZY-EH414 4K超高清编码器 |
|
|
视音频输入 |
视频输入 |
4路，HDMI视频接口 （支持HDMI1.4和HDCP1.4） |
|
输入分辨率 |
3840×2160@30HZ\2650×2048\2650×2048\2560×1920\2560×1600\2560×1400\ 2048×1536\2048×1152\2048×1080\1920×1400\1920×1200\ 1920×1080\ 1600x1200\1400x1050\1440x900\1280x1024\1280x960\1280x800\ 1024x768\800x600 720×576、1080P\1080i\720P等常规分辨率 |
|
|
音频输入 |
4路，HDMI内置音频；4路模拟音频 |
|
|
视音频编码参数 |
视频编码 |
H.264 Baseline Profile编码 |
|
编码后尺寸 |
3840×2160@30HZ\2650×2048\2650×2048\2560×1920\2560×1600\2560×1400\ 2048×1536\2048×1152\2048×1080\1920×1400\1920×1200\1920*1080/ 1280*720/1024*576/960*540/850*480/720*576/720*540/720*480/720*404/704*576/ 640*480/640*360/默认输入分辨率 |
|
|
视频码率 |
CBR/VBR码率控制16Kbps-12Mbps可调 |
|
|
视频帧率 |
30/60帧 |
|
|
字幕叠加 |
中文、英文、图片 |
|
|
音频编码 |
AAC/MP3可选 |
|
|
音频码率 |
64Kb/s~384Kb/s |
|
|
采样率 |
32000、44100、48000等 |
|
|
网络参数 |
网络接口 |
1个，RJ45 10M/1000M自适应以太网口 |
|
网络协议 |
支持HTTP、RTSP、SRT、RTMPS、RTMP、RTMPS、UDP、组播、单播、FLV、HLS |
|
|
流码类型 |
TS流、ES流 |
|
|
接口协议 |
ONVIF GB28181 |
|
|
配置管理 |
WEB配置，远程升级 |
|
|
通用 |
电源 |
AC/DC 110V-240V |
|
功耗 |
<30W |
|
|
工作温度 |
-20℃~＋60℃ |
|
|
工作湿度 |
＜90％，无冷凝 |
|
|
尺寸（长X宽X高） |
16.8cm×13（10.8）cm×2.9cm |
|
|
重量 |
0.3kg |
|

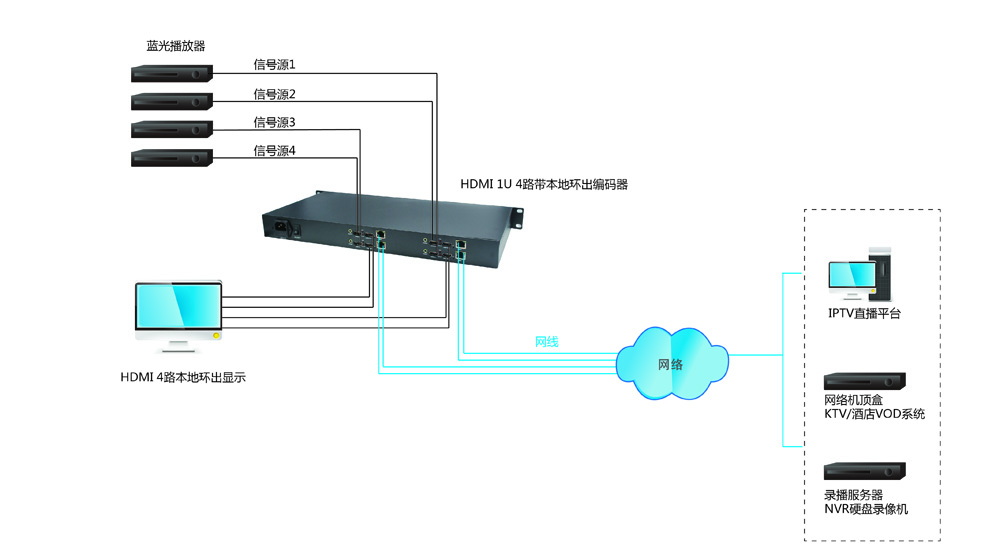

【连接示意图】
