HDMI2.0 4K30 多模单芯光纤延长器 ZY-OH921
ꀖ浏览量：0
【产品型号】ZY-OH921
【规格】HDMI2.0
【最大分辨率】4K*30Hz向下兼容
【视频带宽】10.2bps ( 3.4Gbps/CH)
【工作温度】0℃~55℃
【规格】HDMI2.0
【最大分辨率】4K*30Hz向下兼容
【视频带宽】10.2bps ( 3.4Gbps/CH)
【工作温度】0℃~55℃
- 产品概述
该产品为单光纤模组，传输速率10.2Gbps(3.4Gbps/CH)，支持4K30Hz分辨率音视频传输，向下兼容1080p/720p。模组内置埃尔法光电专利设计的微型行射光学系统，采用波分复用技术，通过1根多模LC光纤实现高清影音传输。生产操作简单快捷，便于组装，性能稳定，可满足客户的快速生产需求。产品主要应用于带有HDMI接口的播放器、计算机与HDMI接口的高清电视、显示器、投影仪等设备之间高清视频音频数据传输。
- 产品特点
- 采用波分复用技术，通过1根多模LC光纤实现高清影音传输；
- 内置埃尔法光电专利设计的微型衍射光学系统；
- 生产简单快捷，可量产性，使用方便，抗干扰、操作性强；
- 支持300米无损传输 ；
- TMDS信号通过1条多模光纤进行传输，具备良好的抗干扰性能 ；
- 支持热插拔。
- 设备清单
- 发射端主机 1台
- 接收端主机 1台
- LC接口单光纤 1个
- 使用说明书1份
外观说明

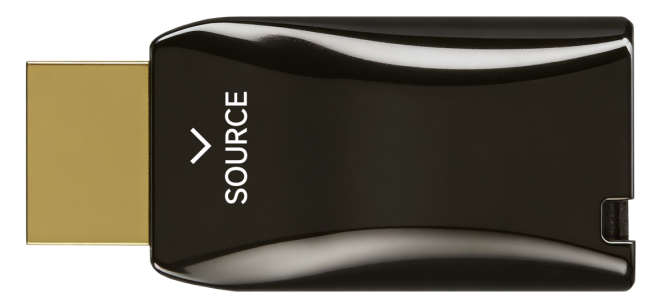

发送端：

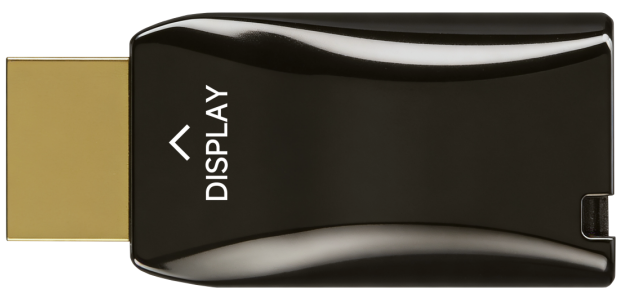

接收端：
- 产品规格
|
产品型号 |
OH921 |
|
支持协议 |
HDMI2.0 |
|
分辨率 |
4K30Hz/1080p/1080i/720p(4:4:4) |
|
传输速率 |
10.2bps ( 3.4Gbps/CH) |
|
工作温度 |
0°C to 55°C |
|
储存温度 |
-40°C to 85°C |
|
供电方式 |
TX:5V（当信号源HDMI口供电不足时，需通过Micro USB接口供电） |
|
RX:5V（通过Micro USB接口供电） |
|
|
接口类型 |
HDMI Type A |
|
最长传输距离 |
300m（使用OM4光纤，传输距离最终以客户的线实测距离为准） |
|
线缆规格 |
850nm 50/125um OM4LC_LC多模光纤（单纤） |
备注:
1)使用前请使用光纤清洁笔清洁光纤连接器和光纤端面
2)在使用模组过程中在TX第或RX端加转接头（延长线出现雪花、闪屏、黑屏等异常情况时，以两端模组直插播放器和电视的结果为准）

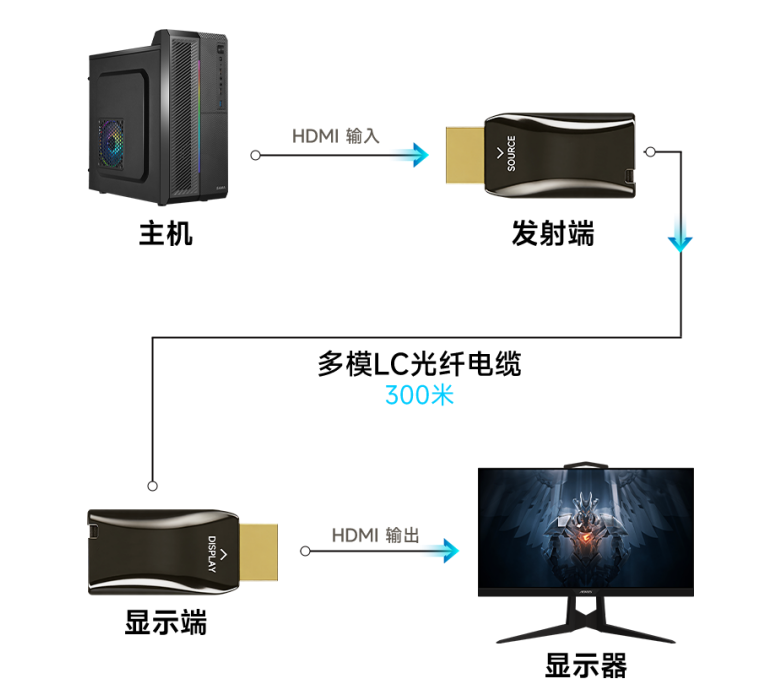

- 应用示意图
