迷你型4K HDMI 光纤收发器 ZY-OH931
【规格】HDMI1.4a
【最大分辨率】4K*60Hz向下兼容
【视频带宽】10.2bps ( 3.4Gbps/CH)
【工作温度】0℃~55℃
【尺寸】57x16x14mm
【最长传输距离】搭配 OM3 多模光纤时，传输距离可达 300 米
【线缆规格】LC 型光纤连接器
- 产品概述
OH931光纤发射器与接收器设计用于通过两根光纤传输 1 路符合 2.0 标准的 HDMI 视频信号（含嵌入式音频）。
这款 4K HDMI 光纤收发器支持在 850nm 波长的多模光纤上传输未压缩的无损 HDMI 2.0 信号，传输距离可达 300 米，分辨率最高支持 4K×2K。
发射器将 HDMI 信号转换为 18Gb/s 的串行数据流，通过单芯光纤传输。接收器则将串行数据转换回 HDMI 信号。
本产品非常适用于大屏幕显示系统、会议系统及家庭娱乐场景。
该光纤链路符合所有抗干扰标准，可确保信号传输稳定。
此收发器符合 RoHS标准，且不含铅。这些小型模块采用单根多模光纤，并配备标准锁扣式 LC 光纤连接器。
设备通过标准 micro-USB 接口接入 5V 直流电源，安装简便、操作便捷，可随时投入使用。
- 产品特点
- 支持HDMI2.0视频，最高4K/60Hz(Y:U:V4:4:4)
- 无需设置或调整
- 采用波分复用 (WDM) 技术，通过单芯 OM4 多模光纤实现高清音视频传输
- 支持 EDID、CEC及 HDCP信号
- 搭配 OM4 多模光纤时，传输距离可达 300 米
- 配备标准 HDMI2.0 接口
- 集成 USB 供电接口
- 支持热插拔功能
- 具备抗电磁干扰（EMI）/ 射频干扰（RFI）能力
- 采用 850nm 垂直腔面发射激光器（VCSEL）与 PIN 光电探测器
- 使用小巧可靠的 LC 型光纤连接器
- 工作环境温度：-40°C~70°C
- 双电源供电（HDMI 5V 供电与 USB 供电）
- 设备清单
- 发射端主机 1台
- 接收端主机 1台
- Micro-USB线缆(50厘米) 2根
- 使用说明书1份
- 外观说明

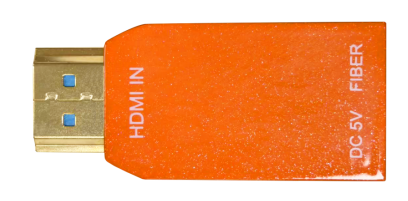

发送端：

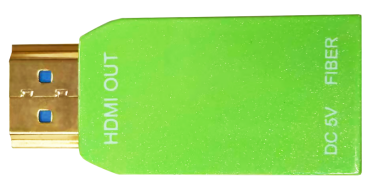

接收端：
- 产品规格
|
产品型号 |
OH931 |
|
支持协议 |
HDMI2.0 |
|
分辨率 |
4K@60Hz/4K@30Hz/1080p/1080i/720p(4:4:4) |
|
传输速率 |
18Gbps |
|
音频支持 |
杜比TrueHD、杜比数字Plus、DTS、DTS-ES 6.1,DTSHD, DTS-HD-HRA, DTS-HD Master, (PCM-2CH) |
|
工作温度 |
-40°C~70°C |
|
储存温度 |
-40°C ~ 85°C |
|
湿度 |
至90%相对湿度(非冷凝) |
|
网站规格 |
色彩空间444,420,400 |
|
EDID |
支持 |
|
HDCP |
支持 |
|
CEC |
支持 |
|
工作电压 |
5VDC |
|
工作电流 |
发送端（TX）:150mA |
|
供电方式 |
发送端（TX）：5V（从信号源端HDMI接口取电，部分设备无法提供充足供电，需连接外部电源） |
|
接收端（RX）：需外部供电 5V，使用 Micro USB 充电线 |
|
|
功耗 |
发送端（TX）:<800mW;接收端（RX）:<400mW |
|
安全认证 |
CE、RoHS、FCC认证 |
|
尺寸 |
45x20x13mm |
|
重量 |
0.1kg |
|
最长传输距离 |
搭配 OM4 多模光纤时，传输距离可达 300 米 |
|
线缆规格 |
LC 型光纤连接器 |
备注:
- 本设备请使用 OM4 光纤，连接器为单工 LC（连接器）。
- 最大传输距离为 300 米，实际距离可能因光衰减情况而缩短。
- 若 HDMI 信号源可提供供电，发射端可无需外接电源使用；为保证稳定性，建议外接电源。
- 本产品不含电源适配器，可使用 5V 通用 USB 电源或电脑 USB 接口供电。
- 如遇任何问题，请联系我们的服务与支持团队。
- 连接与操作
- 将信号源设备的HDMI接口连接至视频信号源设备。
- 将光纤线缆连接至信号源设备的 LC 接口。
- 使用USB线缆，为信号源（发射端）的5V直流接口（Micro-USB 接口）连接电源。
- 将显示设备（接收端）的 HDMI 接口连接至高清电视或高清显示器。
- 将光纤线缆连接至显示设备（接收端）的 LC 光接口。
- 使用随附的 USB 线缆，为显示设备（发射端）的 5V 直流接口连接电源。

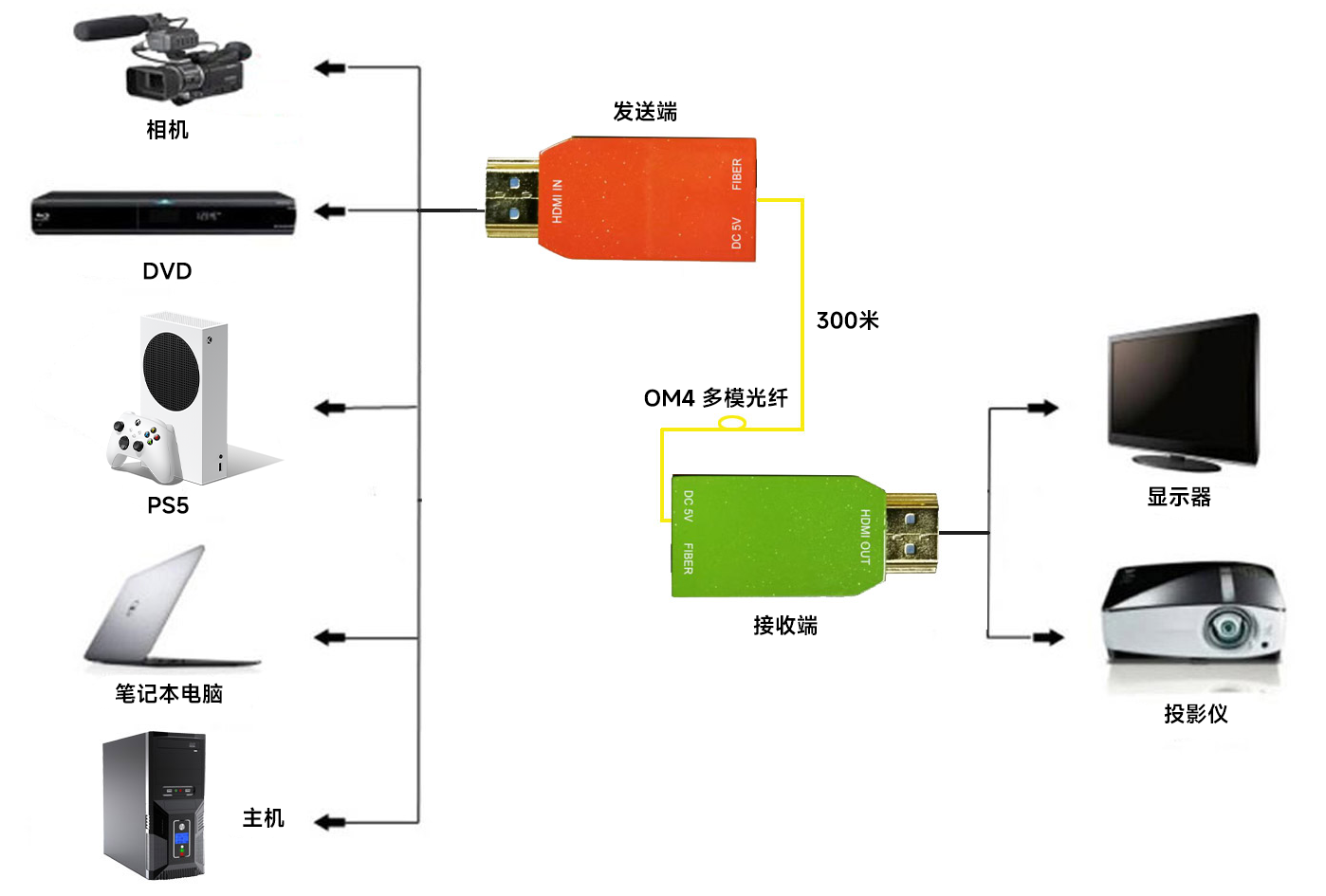

连接示意图
