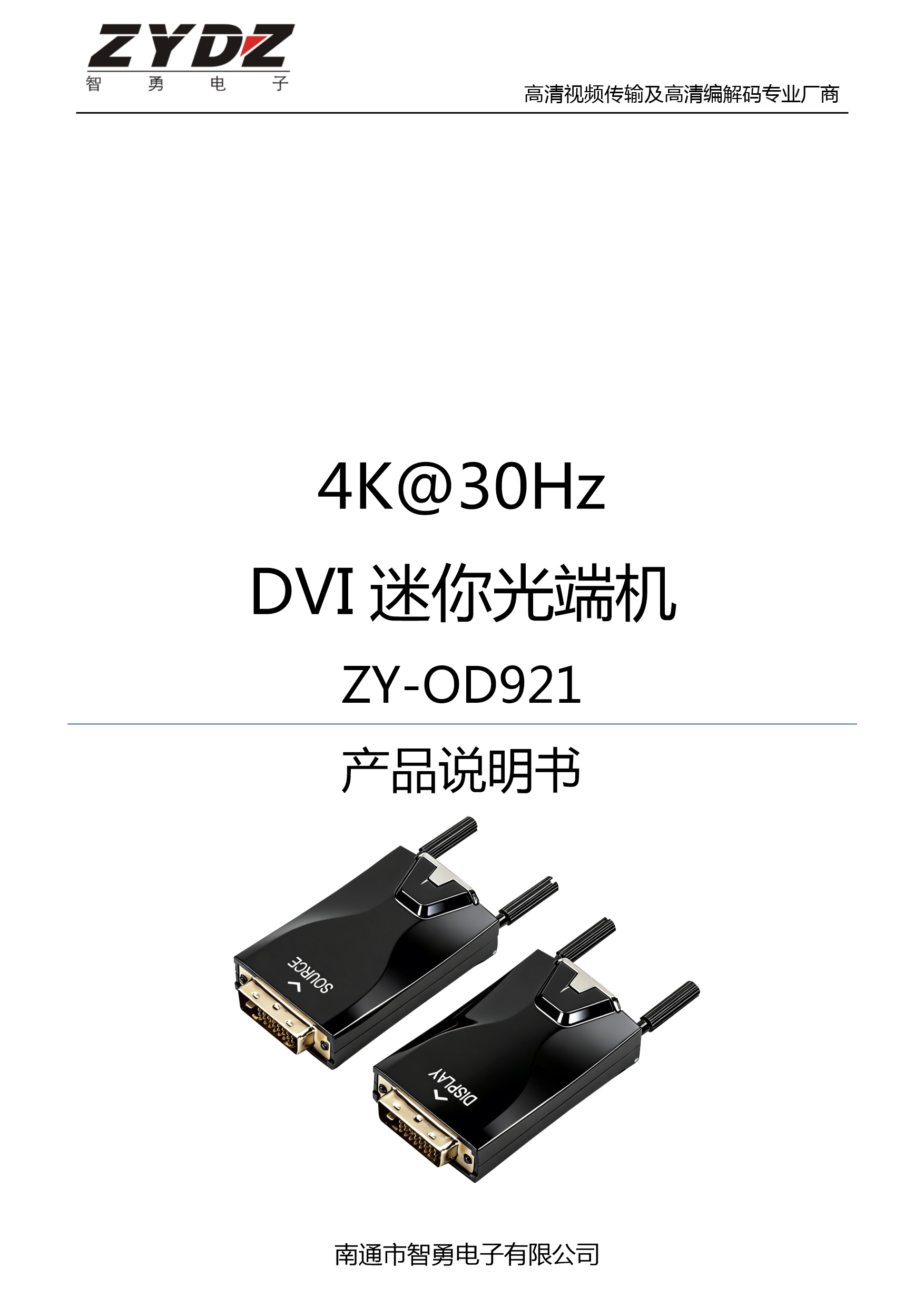

4K@30Hz DVI迷你光端机 ZY-OD921
ꀖ浏览量：0
【产品型号】ZY-OD921
【规格】DVI-D(纯数字信号)
【最大分辨率】4K@30Hz向下兼容
【视频带宽】10.2bps ( 3.4Gbps/CH)
【支持协议】HDMI1.4a
【分辨率】4K30Hz/1080p/1080i/720p
【供电方式】TX:5V，通过DC接口供电(TX与RX需同时供电)
RX:5V，通过DC接口供电(TX与RX需同时供电)
【工作温度】0℃~55℃
【最长传输距离】300m(使用OM4光纤，传输距离最终以客户的线缆实测距离为准）
【规格】DVI-D(纯数字信号)
【最大分辨率】4K@30Hz向下兼容
【视频带宽】10.2bps ( 3.4Gbps/CH)
【支持协议】HDMI1.4a
【分辨率】4K30Hz/1080p/1080i/720p
【供电方式】TX:5V，通过DC接口供电(TX与RX需同时供电)
RX:5V，通过DC接口供电(TX与RX需同时供电)
【工作温度】0℃~55℃
【最长传输距离】300m(使用OM4光纤，传输距离最终以客户的线缆实测距离为准）

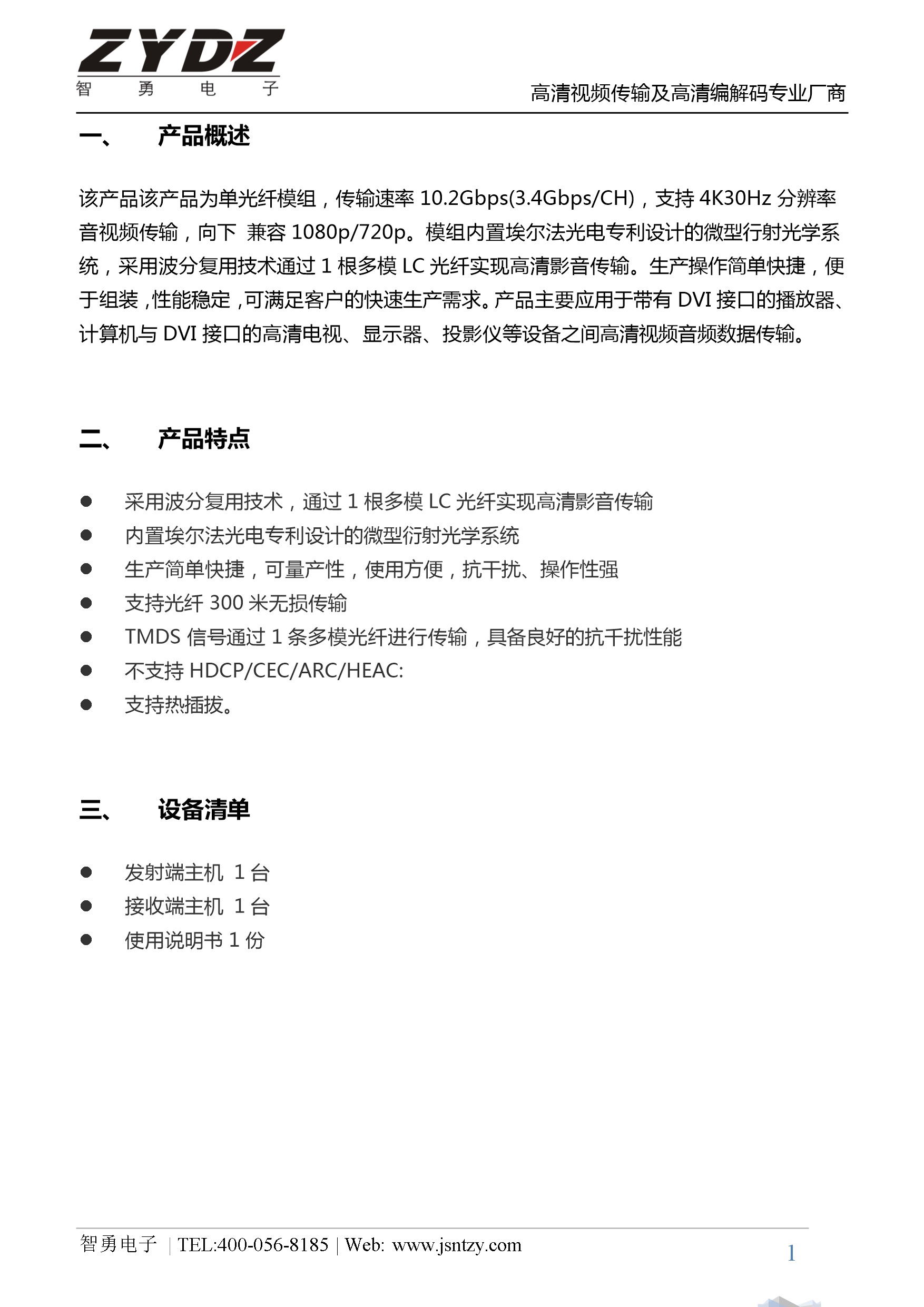

- 产品概述
该产品该产品为单光纤模组，传输速率10.2Gbps(3.4Gbps/CH)，支持4K30Hz分辨率音视频传输，向下 兼容1080p/720p。模组内置埃尔法光电专利设计的微型行射光学系统，采用波分复用技术通过1根多模LC光纤实现高清影音传输。生产操作简单快捷，便于组装，性能稳定，可满足客户的快速生产需求。产品主要应用于带有DVI接口的播放器、计算机与DVI接口的高清电视、显示器、投影仪等设备之间高清视频音频数据传输。
- 产品特点
- 采用波分复用技术，通过1根多模LC光纤实现高清影音传输
- 内置埃尔法光电专利设计的微型衍射光学系统
- 生产简单快捷，可量产性，使用方便，抗干扰、操作性强
- 支持光纤300米无损传输
- TMDS信号通过1条多模光纤进行传输，具备良好的抗干扰性能
- 不支持HDCP/CEC/ARC/HEAC:
- 支持热插拔。
- 设备清单
- 发射端主机
- 接收端主机 1台
- 使用说明书1份

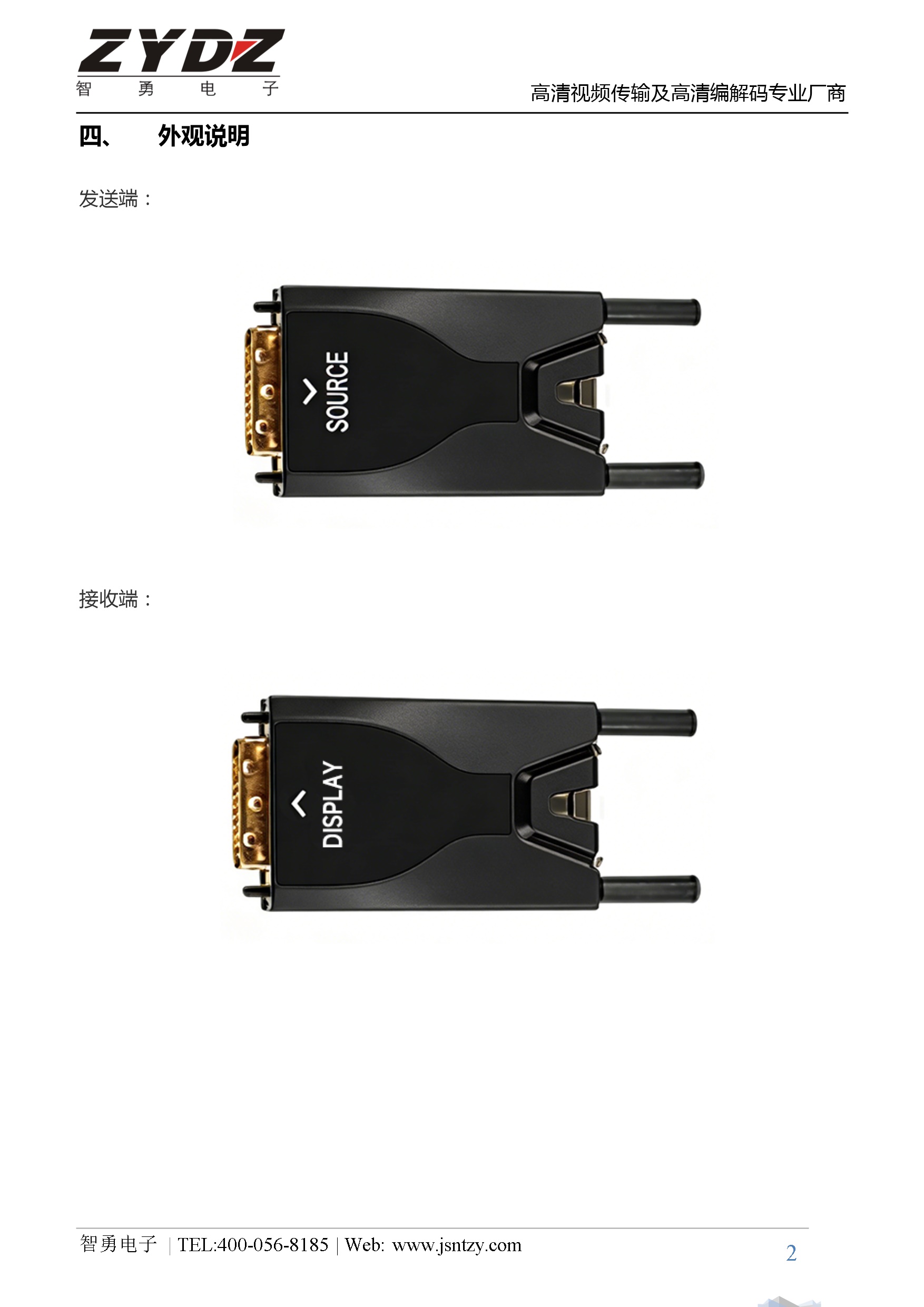

- 外观说明

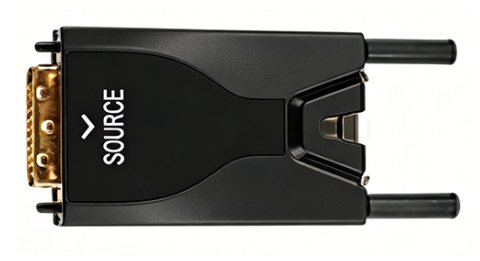

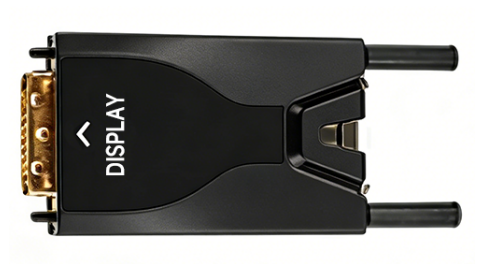

发送端：

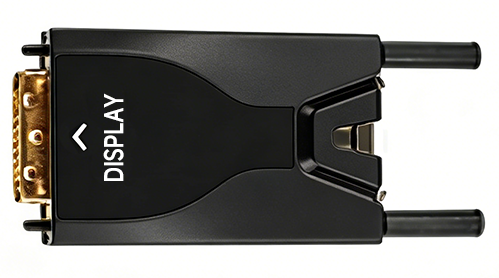

接收端：

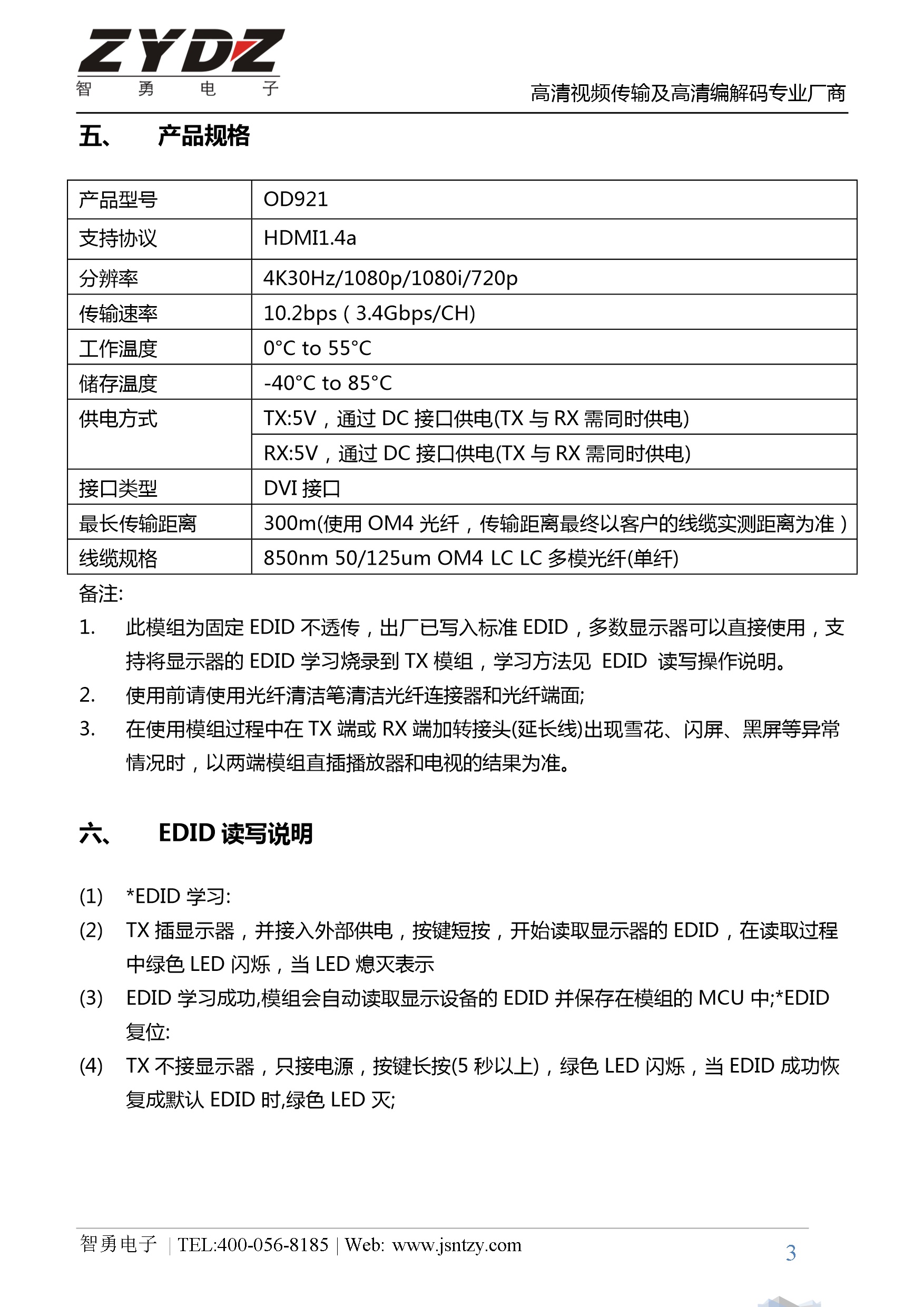

- 产品规格
|
产品型号 |
OD921 |
|
分辨率 |
4K30Hz/1080p/1080i/720p |
|
传输速率 |
10.2bps ( 3.4Gbps/CH) |
|
工作温度 |
0°C to 55°C |
|
储存温度 |
-40°C to 85°C |
|
供电方式 |
TX:5V，通过DC接口供电(TX与RX需同时供电) |
|
RX:5V，通过DC接口供电(TX与RX需同时供电) |
|
|
接口类型 |
DVI接口 |
|
最长传输距离 |
300m(使用OM4光纤，传输距离最终以客户的线缆实测距离为准） |
|
线缆规格 |
850nm 50/125um OM4 LC LC多模光纤(单纤) |
备注:
- 此模组为固定EDID不透传，出厂已写入标准EDID，多数显示器可以直接使用，支持将显示器的EDID学习烧录到TX模组，学习方法见 EDID 读写操作说明。
- 使用前请使用光纤清洁笔清洁光纤连接器和光纤端面;
- 在使用模组过程中在TX端或RX端加转接头(延长线)出现雪花、闪屏、黑屏等异常情况时，以两端模组直插播放器和电视的结果为准。
- EDID读写说明
- *EDID学习:
- TX插显示器，并接入外部供电，按键短按，开始读取显示器的EDID，在读取过程中绿色LED闪烁，当LED熄灭表示
- EDID学习成功,模组会自动读取显示设备的EDID并保存在模组的MCU中;*EDID复位:
- TX不接显示器，只接电源，按键长按(5秒以上)，绿色LED闪烁，当EDID成功恢复成默认EDID时,绿色LED灭;

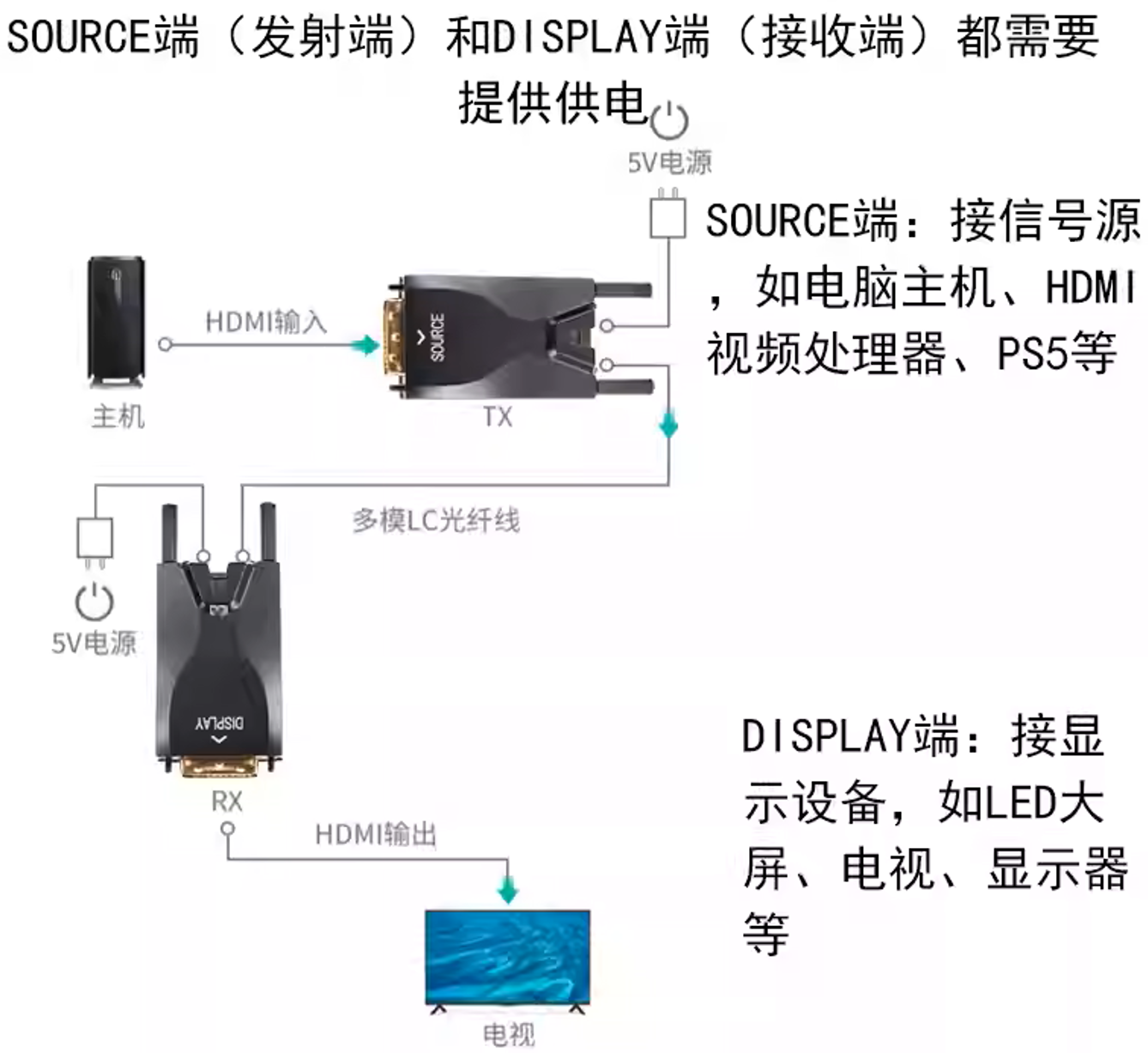

- 连接示意图
