H.265 HDMI小尺寸高清编码器
【编码格式】H.265/H.264/MJPEG
【分辨率】输出高达1920*1080@60Hz
【输入接口】HDMI*1，音频*1
【输出接口】RJ45*1，HDMI*1
【网络协议】HTTP、RTSP、RTMP、RTMPS、SRT、ONVIF、GB28181、RTP、UDP组播、UDP单播、FLV、HLS等协议
【产品尺寸】125*72*25mm
【产品重量】0.2kg
【产品简介】
HDMI高清迷你编码器（采集盒）是一款专业的高清音视频编码产品，通过占用较小的带宽，即可获得高清晰度的视频信号。该产品采用H.265/H.264/MJPEG编码格式，能够同时对视频和音频进行编码。它支持输出TS双码流设计，可以根据需要设置每一路输出码流的分辨率。该设备具有高度集成、低成本的优势，在各种数字电视播出系统中得到广泛应用。
【产品特点】
- 支持一路HDMI本地环出
- 可支持同时输出2路流
- 无需接入视频，可只编码音频
- 支持WEB在线预览
- 全面支持ONVIF/GB28181协议，可接入NVR安防平台
- 采用标准H.265/H.264/MJPEG编码
- 音频编码支持MP3/AC3/AAC/G.711
- 音频支持左右声道，音量大小可调节
- 码流控制：CBR/VBR码率控制，16kbit/s～16Mbit/s
- 网络接口采用100M全双工模式
- 支持HTTP、RTSP、RTMP、RTMPS、SRT、ONVIF、GB28181、RTP、UDP组播、UDP单播、FLV、HLS等协议（RTMP支持输入用户名、密码功能）
- 输出视频流格式：TS/VES/AES流等
- 包含镜像翻转功能，支持水平、垂直、水平+垂直翻转
- 支持WEB操作界面，可选择中英文配置界面，并且可以修改密码
- 支持网络远程管理和升级
- 支持主流和副流的多协议多码流输出
- 支持自定义输出分辨率、图像缩放和旋转
- 支持局域网LAN和广域网WAN传输
- 支持中文、英文和图片OSD，可调节字体大小，支持滚动字幕和马赛克水印
- 支持DHCP自动获取IP地址
- 支持配置文件的一键备份、导入，以及一键恢复出厂设置
- 提供免费的API协议文档，便于二次集成开发
- 支持输出流加密
|
产品型号 |
HDMI小尺寸高清编码器/ ZY-EH1201 |
|
|
视频参数 |
输入分辨率 |
1080P\1080i\720P 、 1600x1200\1400x1050\1440x900\ 1280x1024\ 1280x960\1280x800\1024x768\800x600 720×576等常规分辨率 |
|
输出分辨率 |
1920*1080/1280*720/1024*576/960*540/850*480/720*576/720*540/ 720*480/720*404/704*576/640*480/640*360/默认输入分辨率 |
|
|
产品接口 |
视频输入 |
1路HDMI接口 |
|
视频输出 |
1路HDMI接口 |
|
|
音频接口 |
1个输入，3.5mm接口；支持HDMI内嵌音频； |
|
|
网络接口 |
1个，RJ45 1000M自适应以太网口 |
|
|
视音频编码参数 |
视频编码 |
H.265 Baseline Profile编码、 H.264 Baseline Profile编码、 H.264 High Profile编码、 MJPEG |
|
视频码率 |
码率控制：CBR/VBR，可调节范围为16Kbps至20Mbps |
|
|
视频帧率 |
≤60帧 |
|
|
字幕叠加 |
中文、英文、图片 |
|
|
音频编码 |
AAC/MP3/AC3/G.711可选 |
|
|
音频码率 |
64Kb/s~384Kb/s |
|
|
采样率 |
32000、44100、48000等 |
|
|
网络协议 |
支持HTTP、RTSP、RTMP、RTMPS、SRT、ONVIF、GB28181、RTP、UDP、组播、单播、FLV、HLS |
|
|
流码类型 |
TS流、ES流 |
|
|
接口协议 |
ONVIF GB28181 |
|
|
配置管理 |
WEB配置，远程升级 |
|
|
通用 |
电源 |
12V/DC 1A |
|
功耗 |
<3W |
|
|
工作温度 |
-10℃~＋55℃ |
|
|
工作湿度 |
＜90％，无冷凝 |
|
|
尺寸（长X宽X高） |
125*72*25mm |
|
|
重量 |
0.2kg |
|
【应用领域】
网络电视高清采集系统
数字标牌高清流服务器
网络会议系统视频采集
代替高清视频采集卡
酒店宾馆有线电视系统
手术室直播、录播系统
教育教学直播、录播系统
数字法庭高清直播、录播系统
接入网络监控平台，支持录播

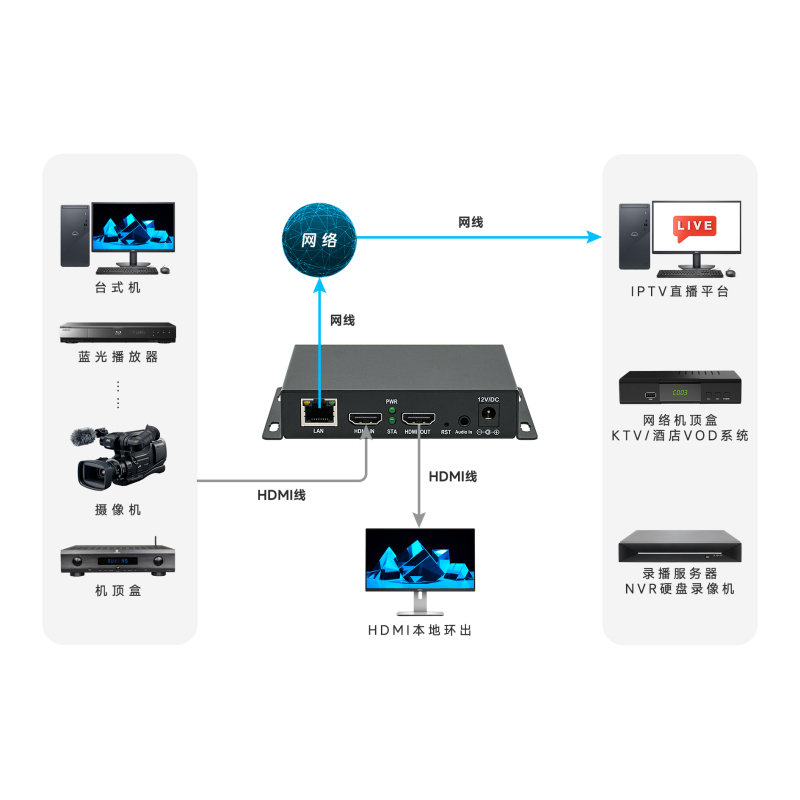

【连接示意图】
