4K30 编解码一体机 IP网络矩阵

 【系列介绍】

这是一款4K超高清多画面编解码一体机，支持LCD、LED屏拼接。最大可支持4K@30Hz分辨率输入、输出、编码、解码；

单屏支持最大4画面，可画中画叠加显示；支持音频内置、加嵌、解嵌；支持IR、IO、RS232控制第三方设备，兼容同系列产品，规模化应用。

【主要特征】

l HDMI输入 x1 (最高支持4K@30HZ)
l HDMI输出 x1 (最高支持4K@30HZ)
l 支持输入环出；
l Audio IN x1 （48K单端立体声Mic/Line电平输入）
l Audio OUT x1（48K单端立体声Mic/Line电平输出）
l RS232 x1
l IR x1
l I/O x1 (与IR复用）
l 网络 RJ45 x1，1000MBase-T
l 编码性能: 4K@30 x1+720*576@30 x1
l 解码性能: 4K@30 x1或1080P@60 x2或1080P@30 x4或720*576@30 x16
l 超薄设计，高度仅为16mm；
l 支持无缝切换；
l 端到端延迟<60MS;
l 支持客户端预监回显；
l 开窗能力：4；
l 支持LCD/LED拼接；
l 支持DC 12V供电；
l 国产化方案
l 功耗<5W
l 尺寸(L*W*H): 152*104*16mm

【参数规格】

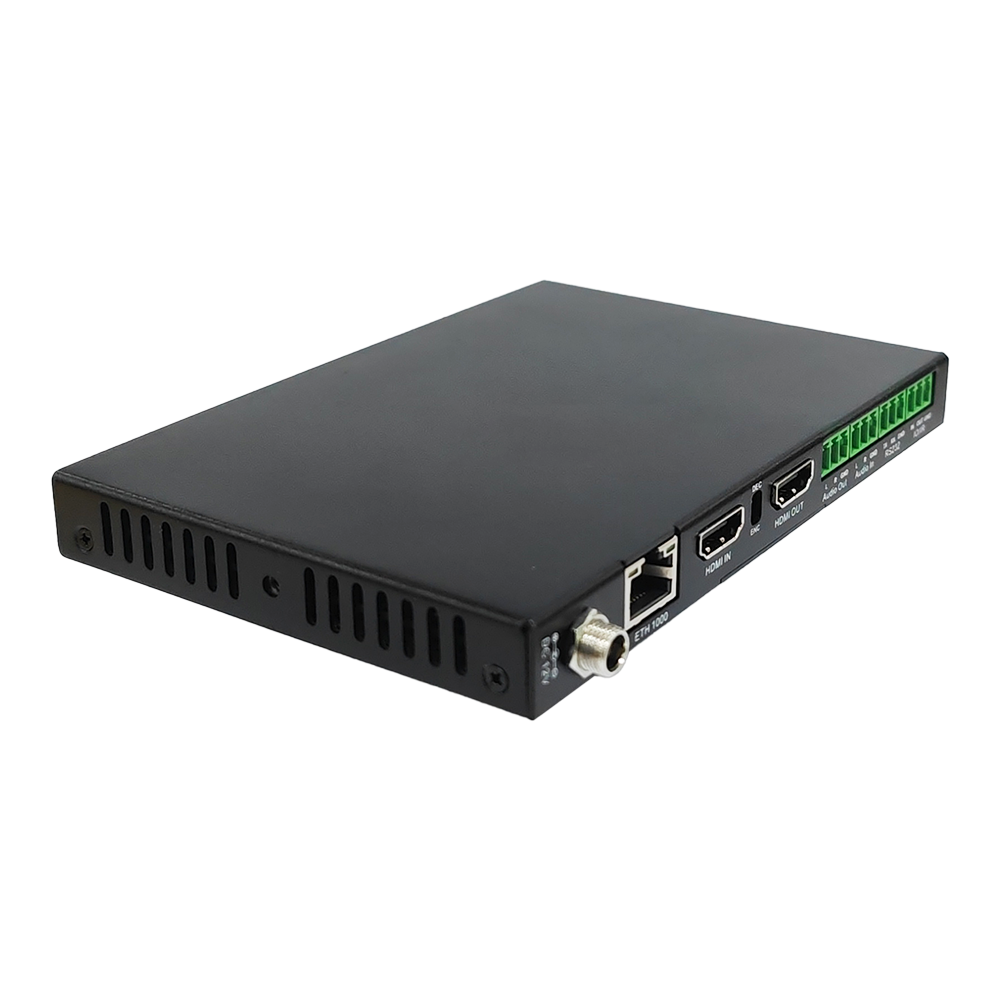

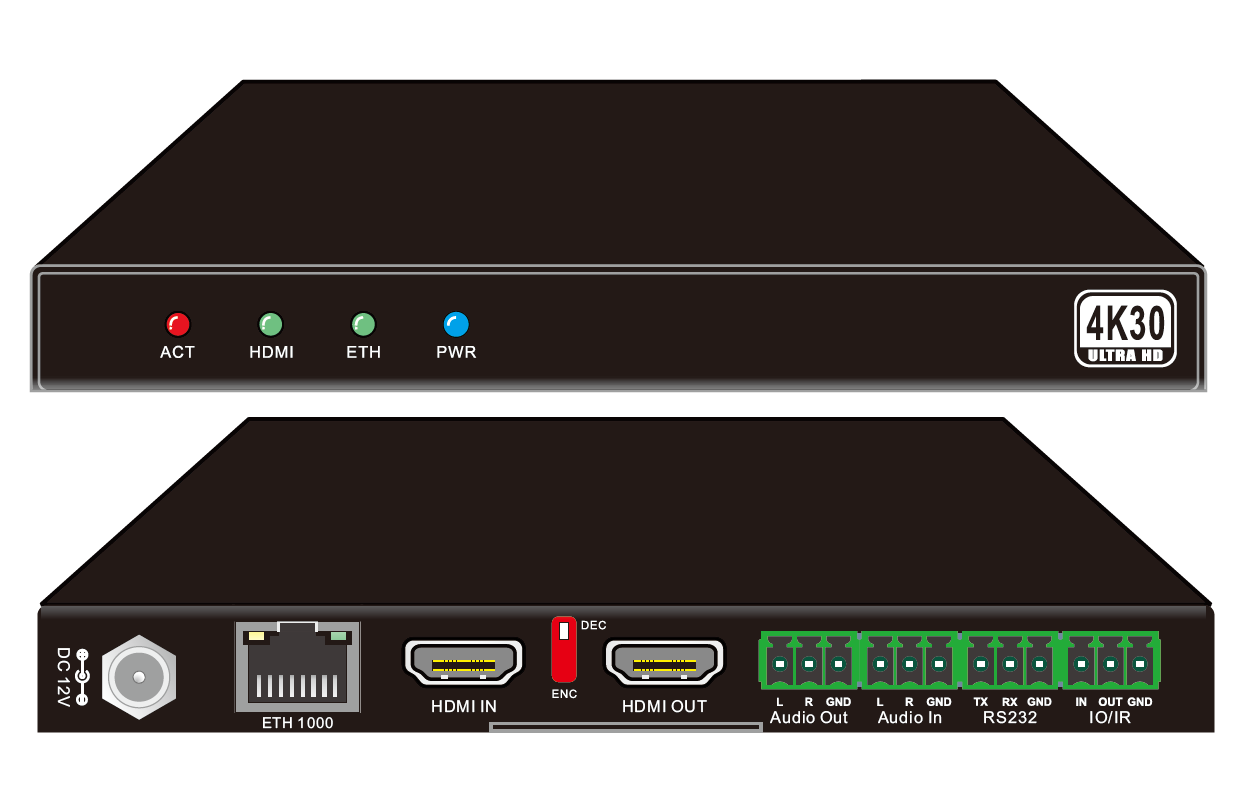

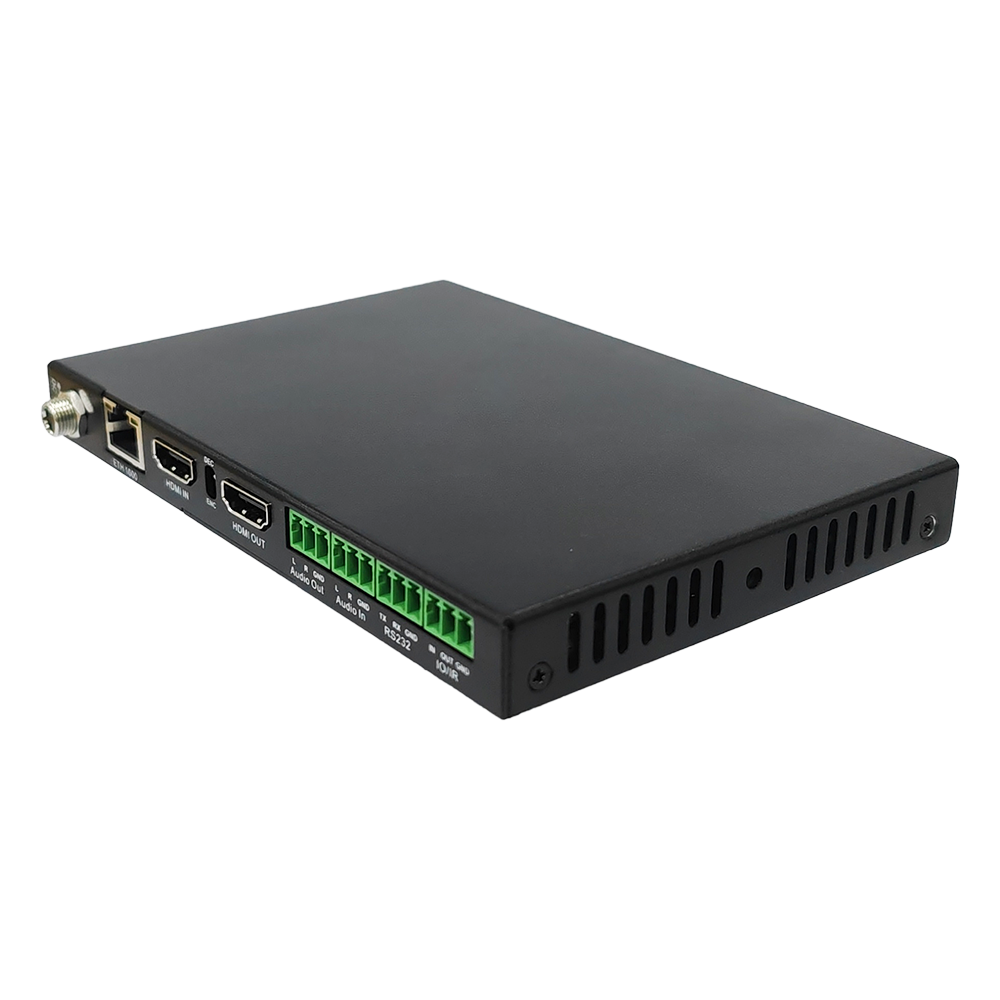

【产品外观】

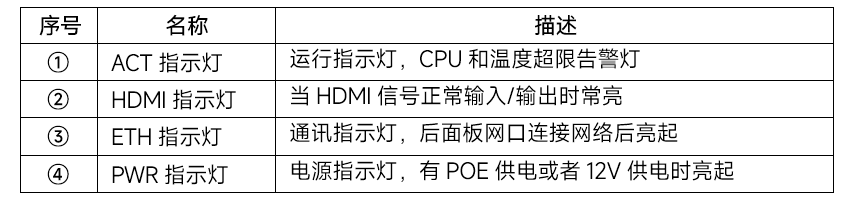

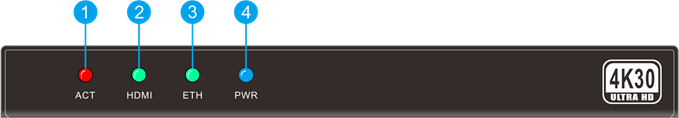

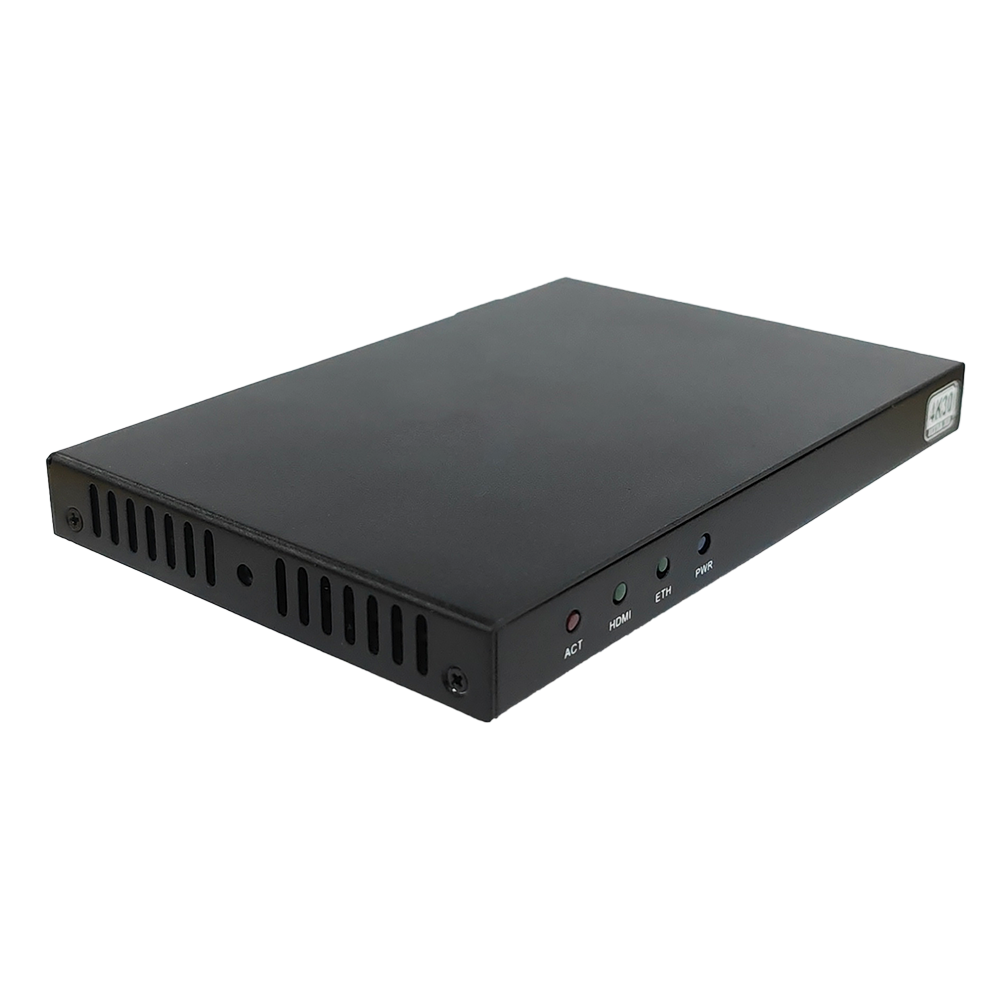

图2-1 前面板

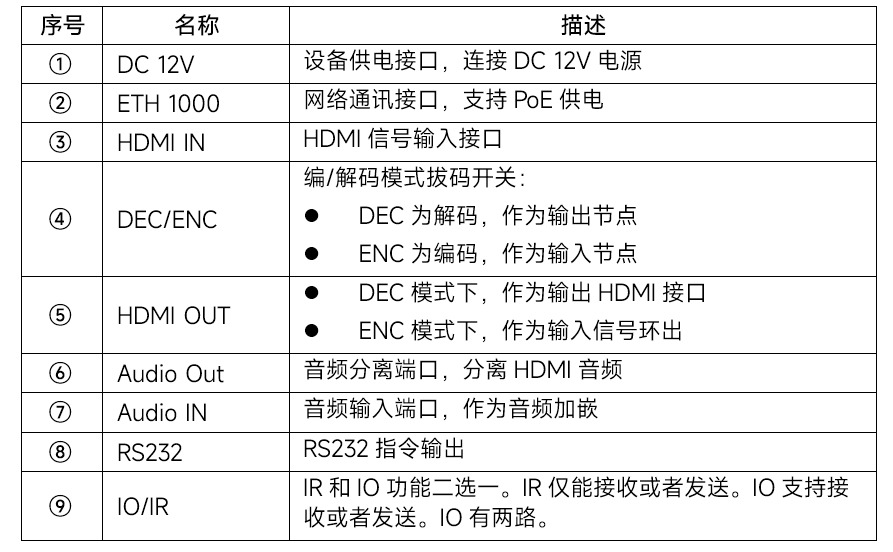

图2-2 后面板

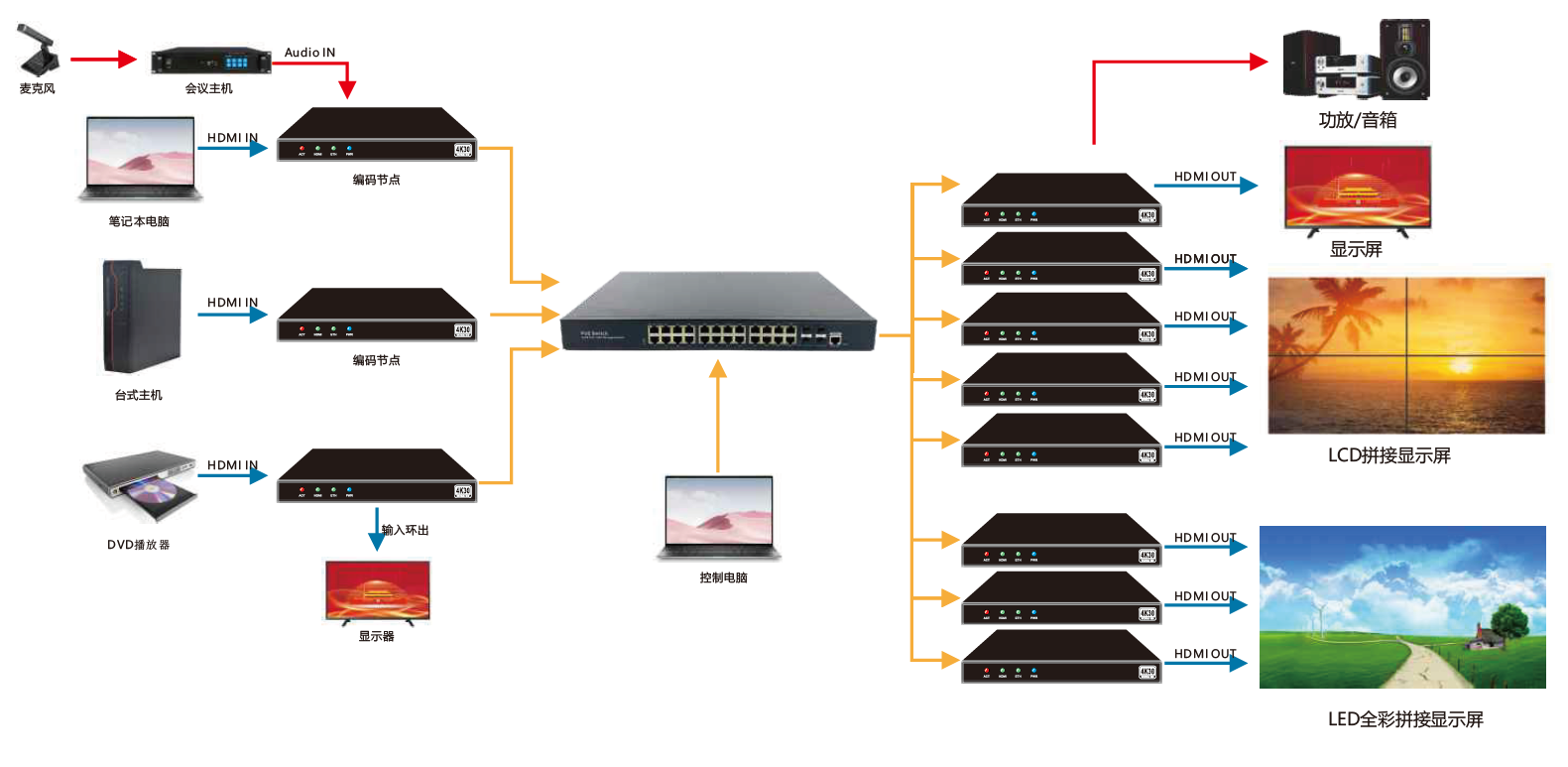

【连接示意图】
