4K60 编解码一体机 IP网络矩阵
ꀖ浏览量：0
【型号】ZY-IPM3000
【视频编码】H.264/H.265
【视频输入】HDMI*1
【视频输出】1路HDMI
【编码能力】4K@30 x 1+720*576@30 x 1
【解码能力】4K@30x1或1080P@60x2或1080P@30x4
【音频输入】编码模式支持HDMI内置音频，支持1路3.5mm音频加嵌
【音频输出】解码模式支持HDMI内置音频，支持1路3.5mm音频解嵌
【最大支持分辨率】4K@30
【最大色彩空间】4:2:0
【延时】<150ms
【POE供电】支持
【视频编码】H.264/H.265
【视频输入】HDMI*1
【视频输出】1路HDMI
【编码能力】4K@30 x 1+720*576@30 x 1
【解码能力】4K@30x1或1080P@60x2或1080P@30x4
【音频输入】编码模式支持HDMI内置音频，支持1路3.5mm音频加嵌
【音频输出】解码模式支持HDMI内置音频，支持1路3.5mm音频解嵌
【最大支持分辨率】4K@30
【最大色彩空间】4:2:0
【延时】<150ms
【POE供电】支持
【系列介绍】
这是一款4K超高清多画面编解码一体机，支持LCD、LED屏拼接。最大可支持4K@60Hz分辨率输入、输出、编码、解码；单屏支持最大4画面，可画中画叠加显示;支持音频内置、加嵌、解嵌；支持IR、IO、RS232控制第三方设备，兼容同系列产品，规模化应用。
【主要特征】
- HDMI输入 x 1、HDMI输出 x 1
- 输入模式支持HDMI环出；
- Audio IN x 1（ 48K单端立体声Line电平输入）
- Audio OUT x 1（ 48K单端立体声Line电平输出）
- RS232 x 1
- IR x 1
- I/O x 1 (与IR复用）
- 网络 RJ45 x 1，1000MBase-T
- 编码性能: 4K@60 x 1+720*576@30 x 1
- 解码性能: 4K@60 x 1或4K@30 x 2或1080P@60 x 4或720*576@30 x 16
- 超薄设计，高度仅为16mm；
- 支持无缝切换；
- 端到端延迟<150MS;
- 支持客户端可视化操作；
- 支持客户端预监回显；
- 开窗能力：16；
- 支持LCD/LED拼接；
- 支持DC 12V供电；
- 国产化方案
- 功耗<8W
- 尺寸(L*W*H): 152 x 104 x 16mm

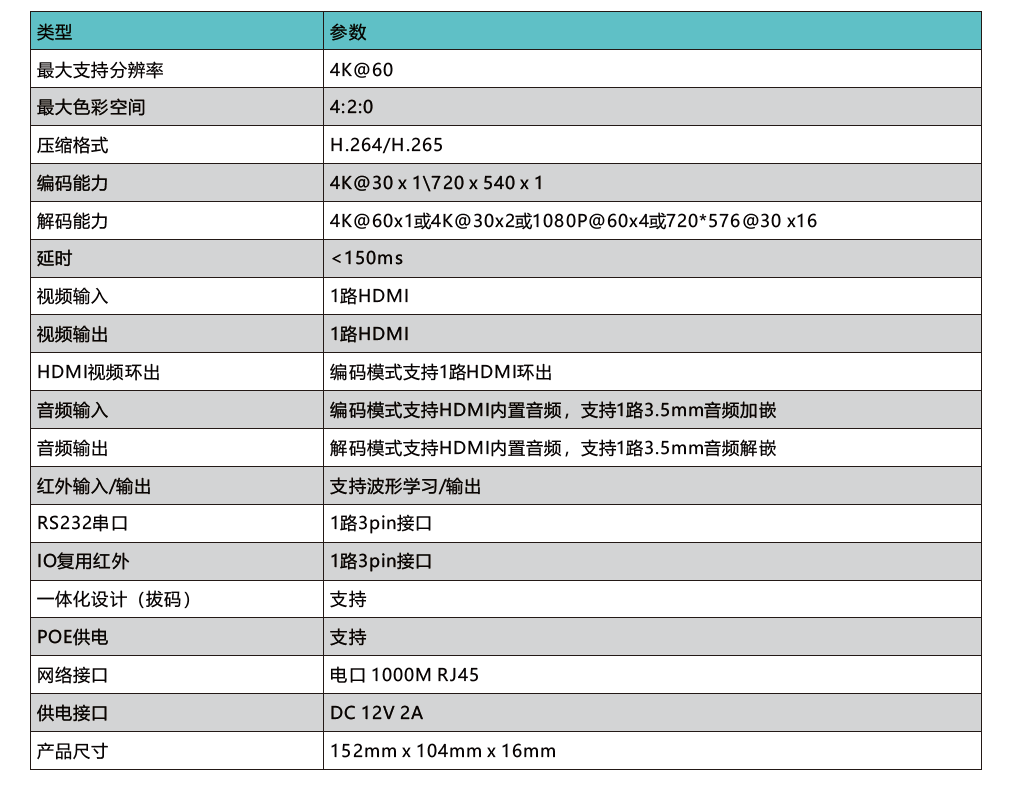

【参数规格】

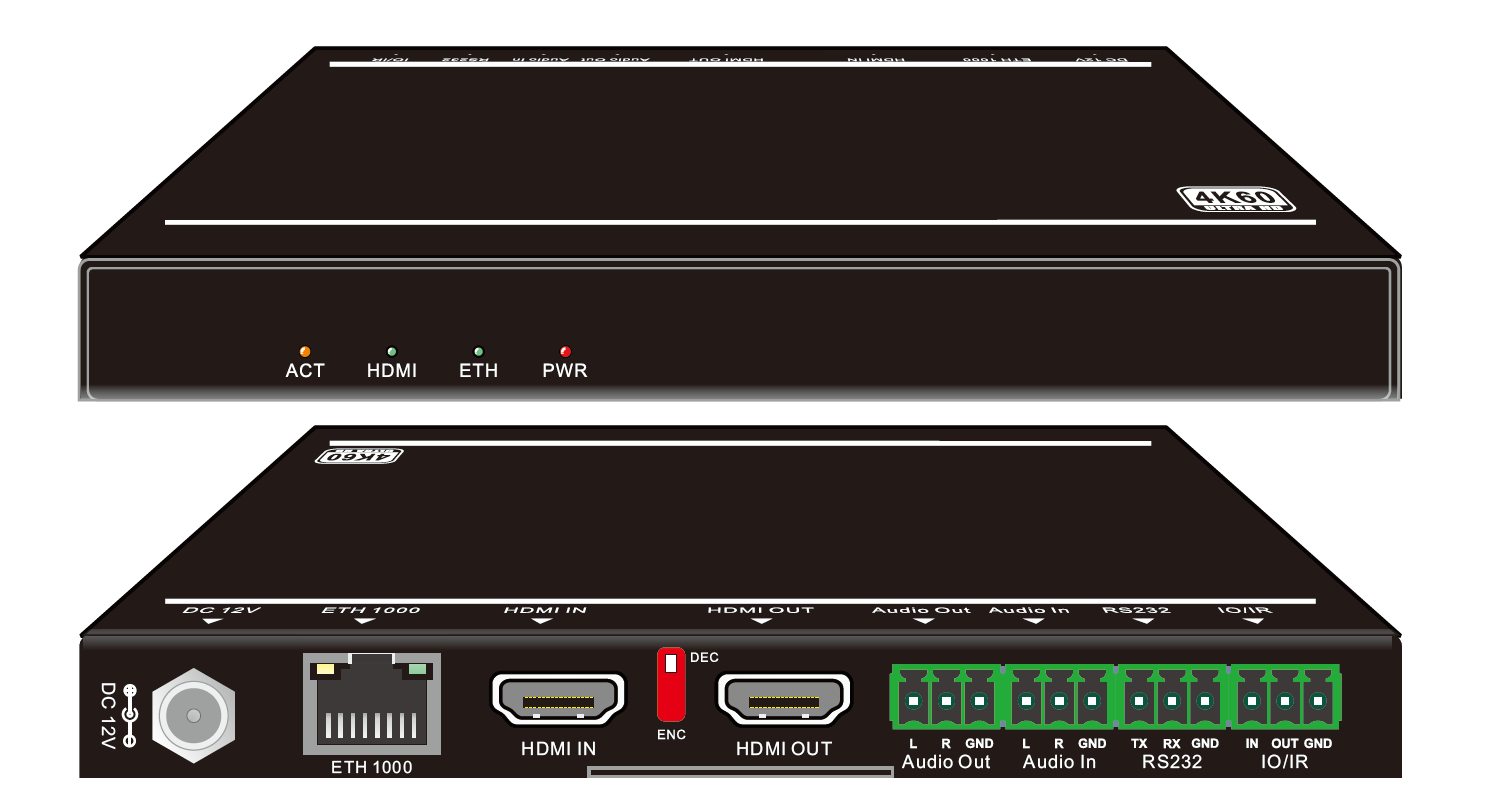

【产品外观】

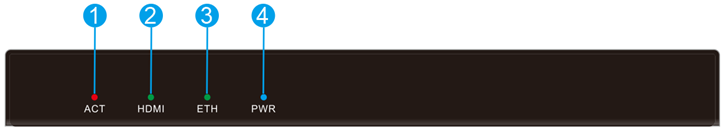

图2-1 前面板

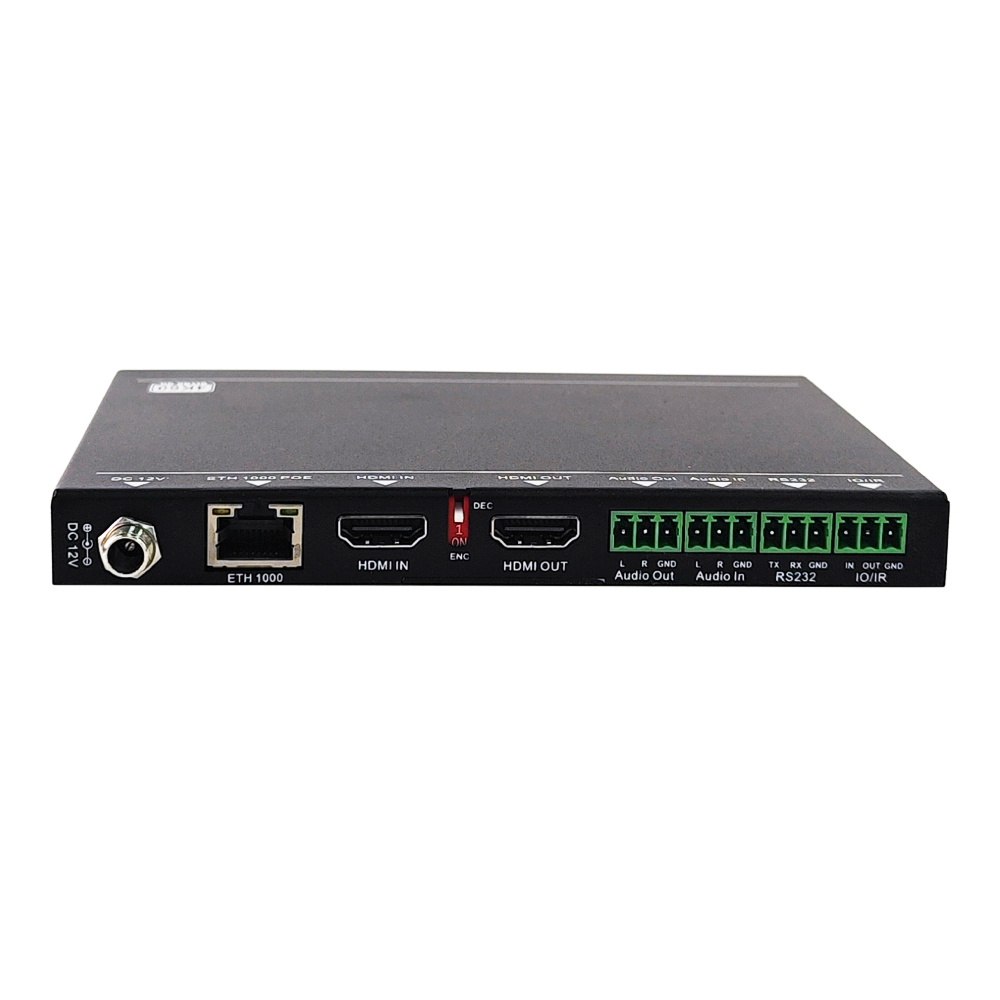

图2-2 后面板

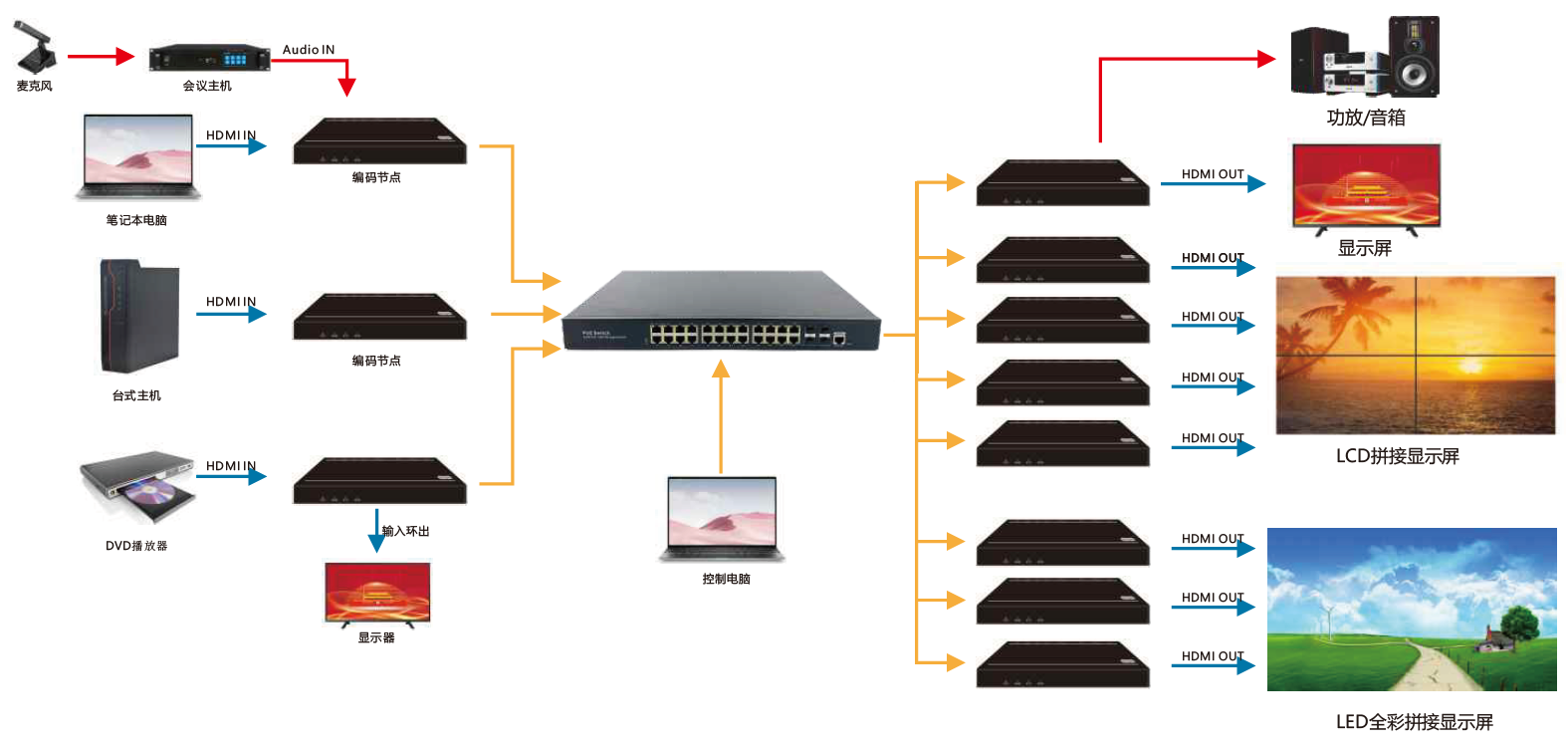

【连接示意图】
