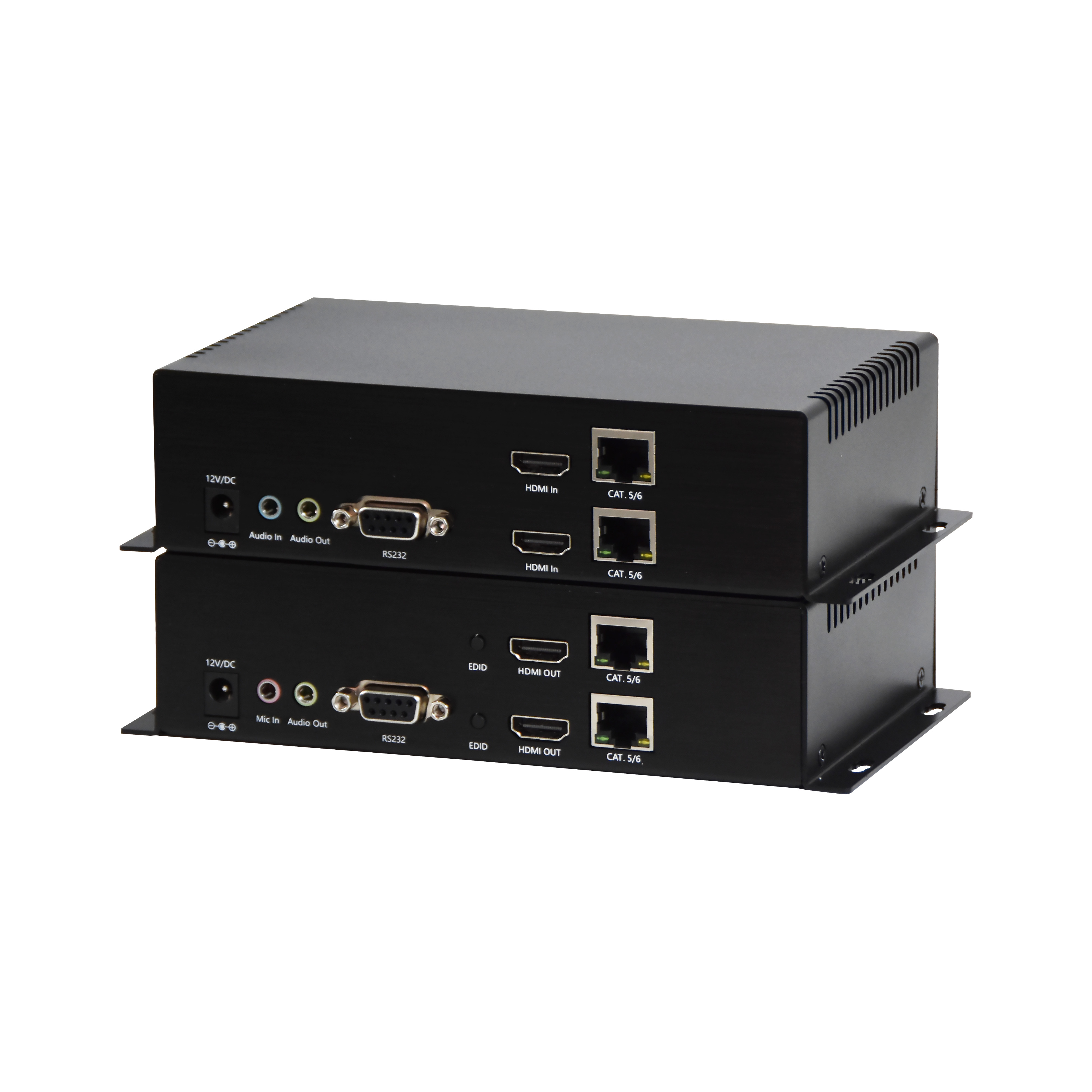

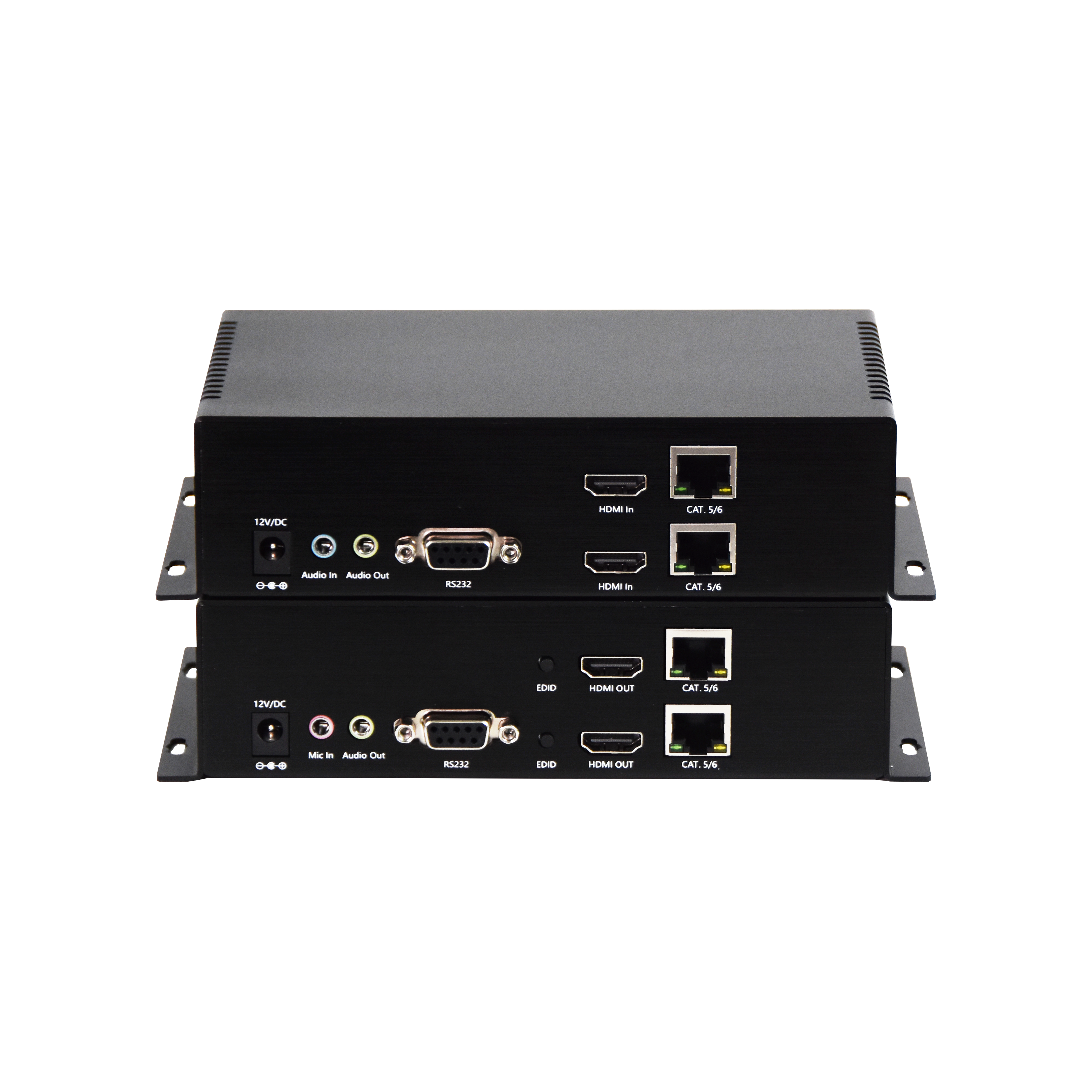

4K-KVM 双路传输器 HDMI 高清网络网线传输器

• 产品概述

两路HDMI视频信号、USB键盘鼠标控制信号、USB2.0HUB功能（U盘、U KEY、打印机、移动硬盘、触摸屏等USB设备）、RS232接口信号、音频双向信号、RJ45网口, 铝壳机身于一体的网络4K视频KVM延长器；

采用千兆数字编码技术，把设备的本地发送端连接电脑主机的视频信号和控制信号等，通过网线连接（可传输120米，稳定4K30hz）至延长器的接收端 用户可以在接收端使用操作电脑。

支持4K x 2K影像分辨率（最高可达3840 x 2160），提供超卓的影像显示画面。同时以极低延时的传输能力提供优质的视频画质。可以广泛应用于教育、银行证券、医疗、保密办公等领域。

• 产品特点
• 采用私有视频编码协议(类JPEG)无损压缩，传输画质视觉无损
• 超低延时，延时1帧(16ms@60fps)
• HDMI高清视频传输，最高支持3840x2160@30Hz，推荐1920*1080@60Hz传输带宽典型值200M~300Mbit/s
• 支持1000M LAN局域网接口
• 使用网线直连时，长度可达120m
• 支持USB2.0透明传输，可以连接4个USB外设，例如:U盘、USB打印机、指纹识别模块、人脸识别模块等
• 支持1路异步串口传输
• 支持模拟音频麦克风
• 支持千兆网络交换机点对点拨码配对连接
• 内置ESD保护电路，能有效防止静电

• 设备清单
• HDMI 发送端主机          1台
• HDMI 接收端主机         1台
• 电源适配器 12V/2A         2个
• USB转接线      1根
• 使用说明书         1份
• 开关控制线         1根

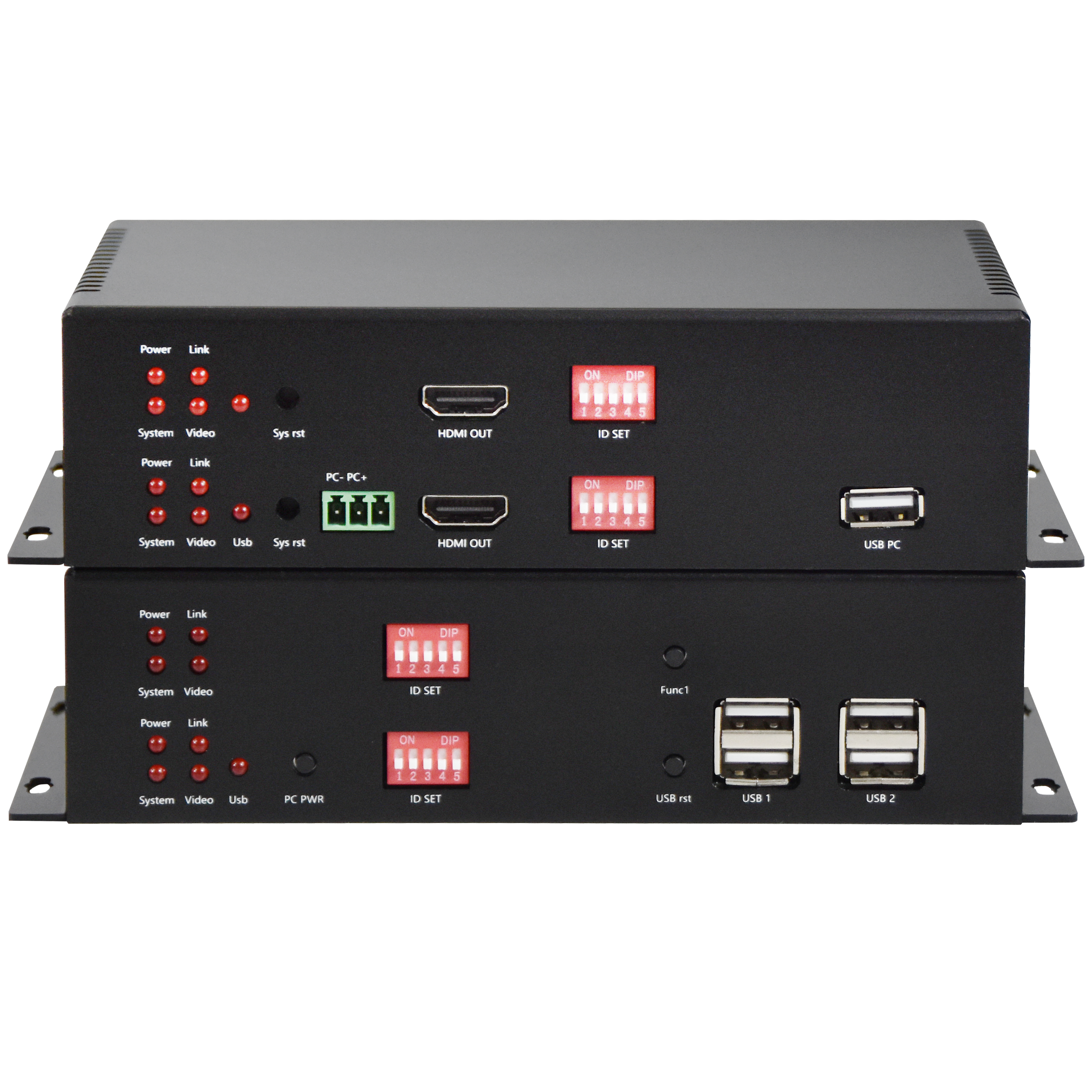

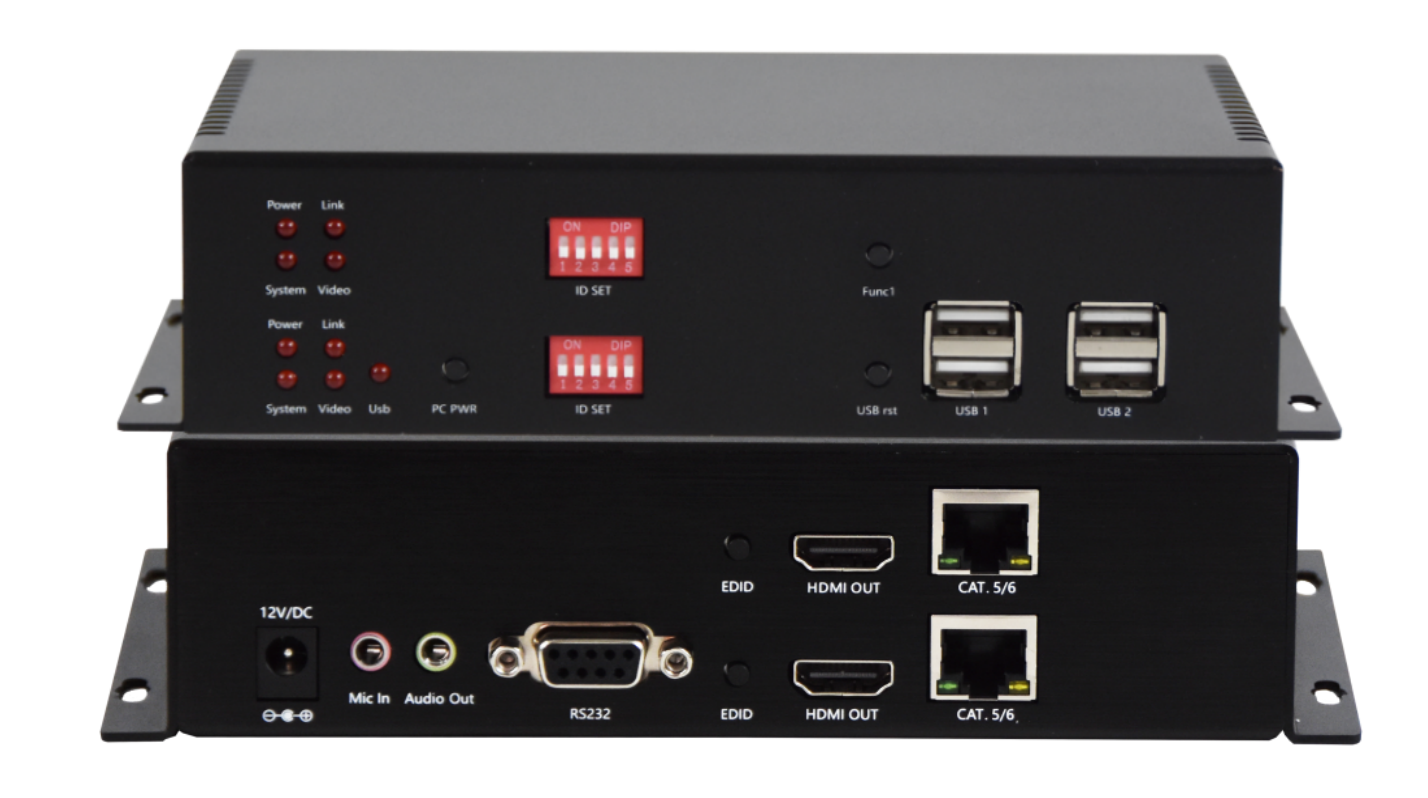

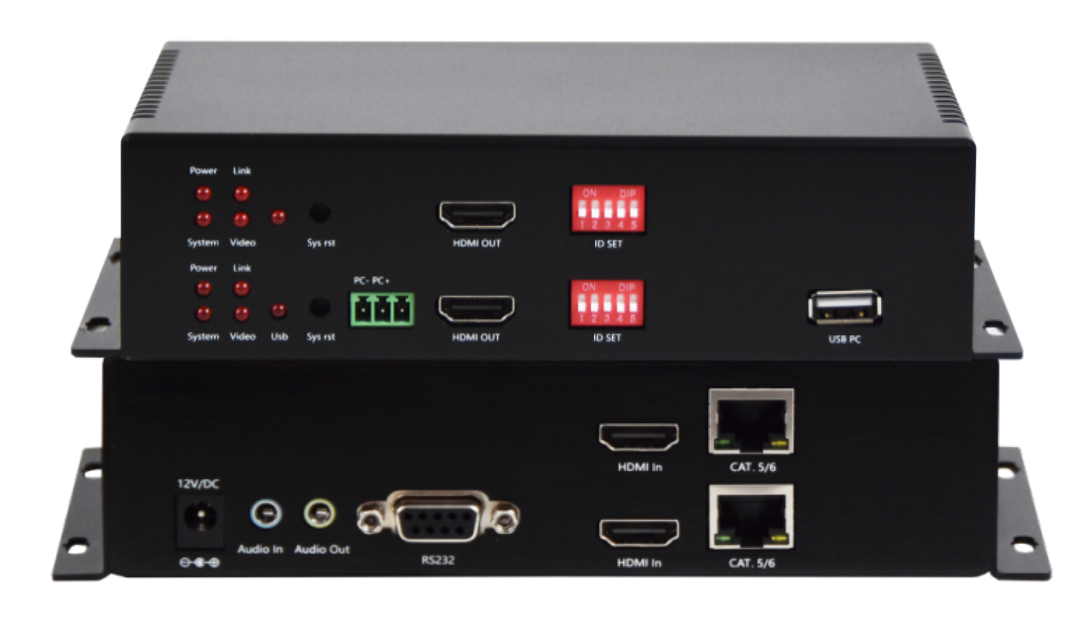

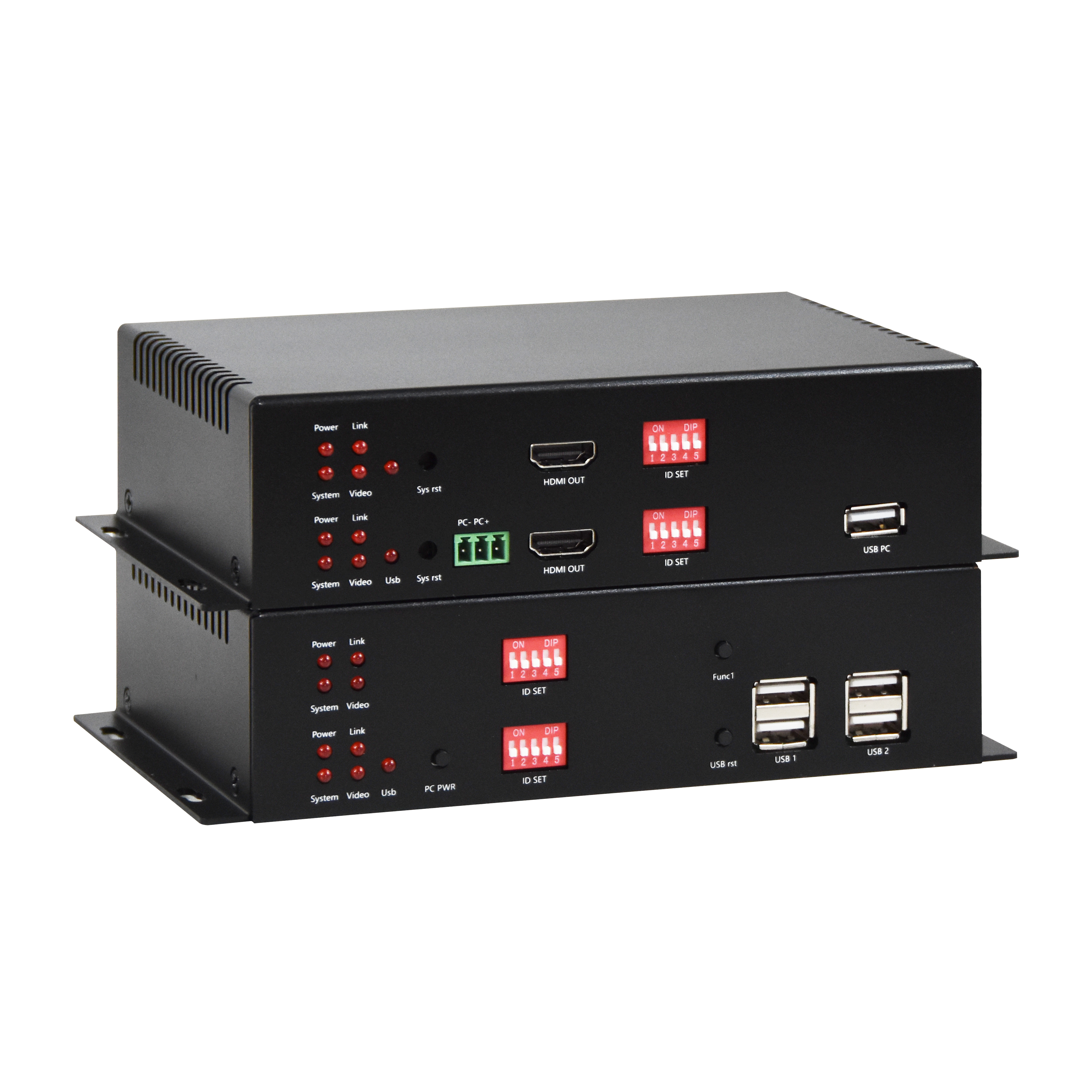

• 外观说明

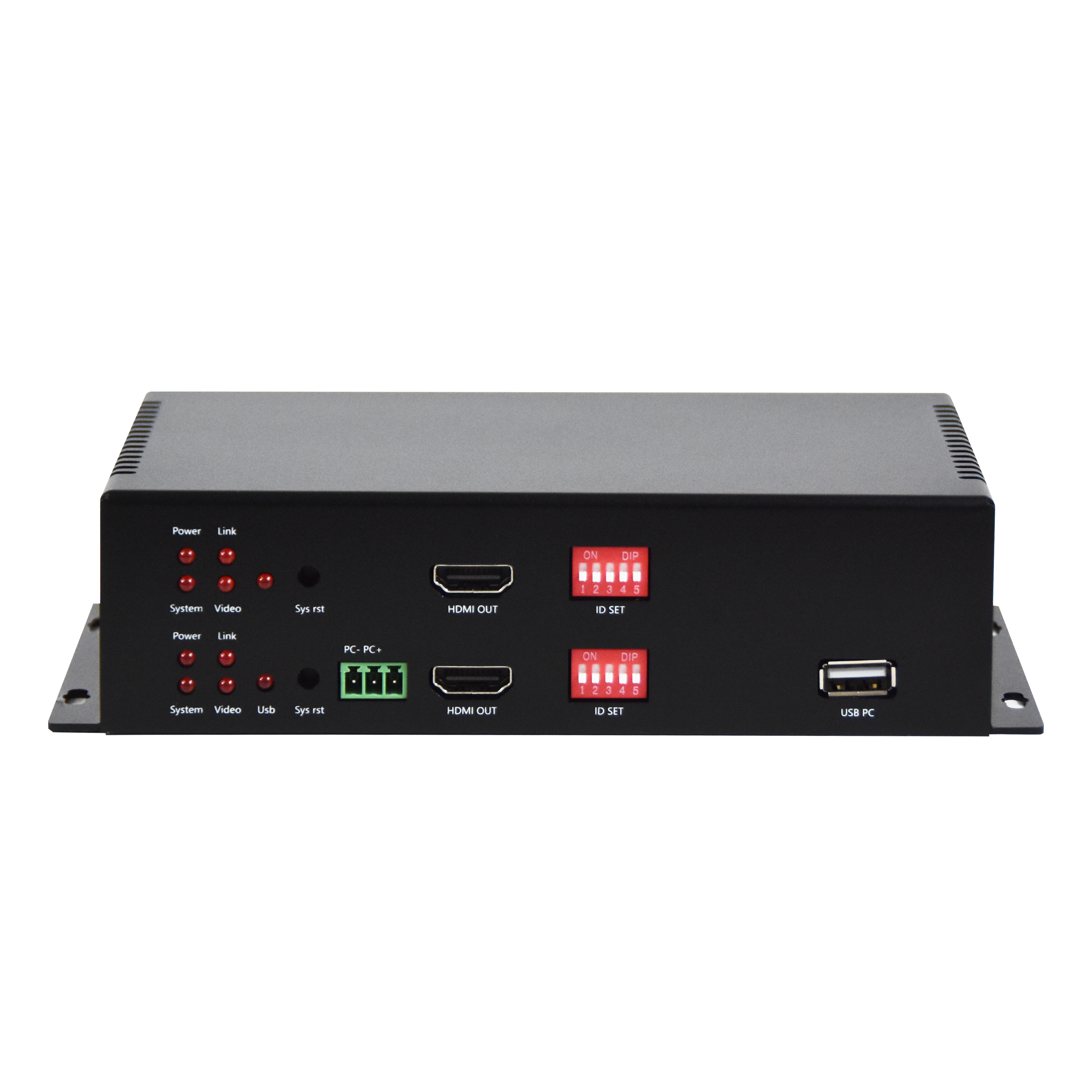

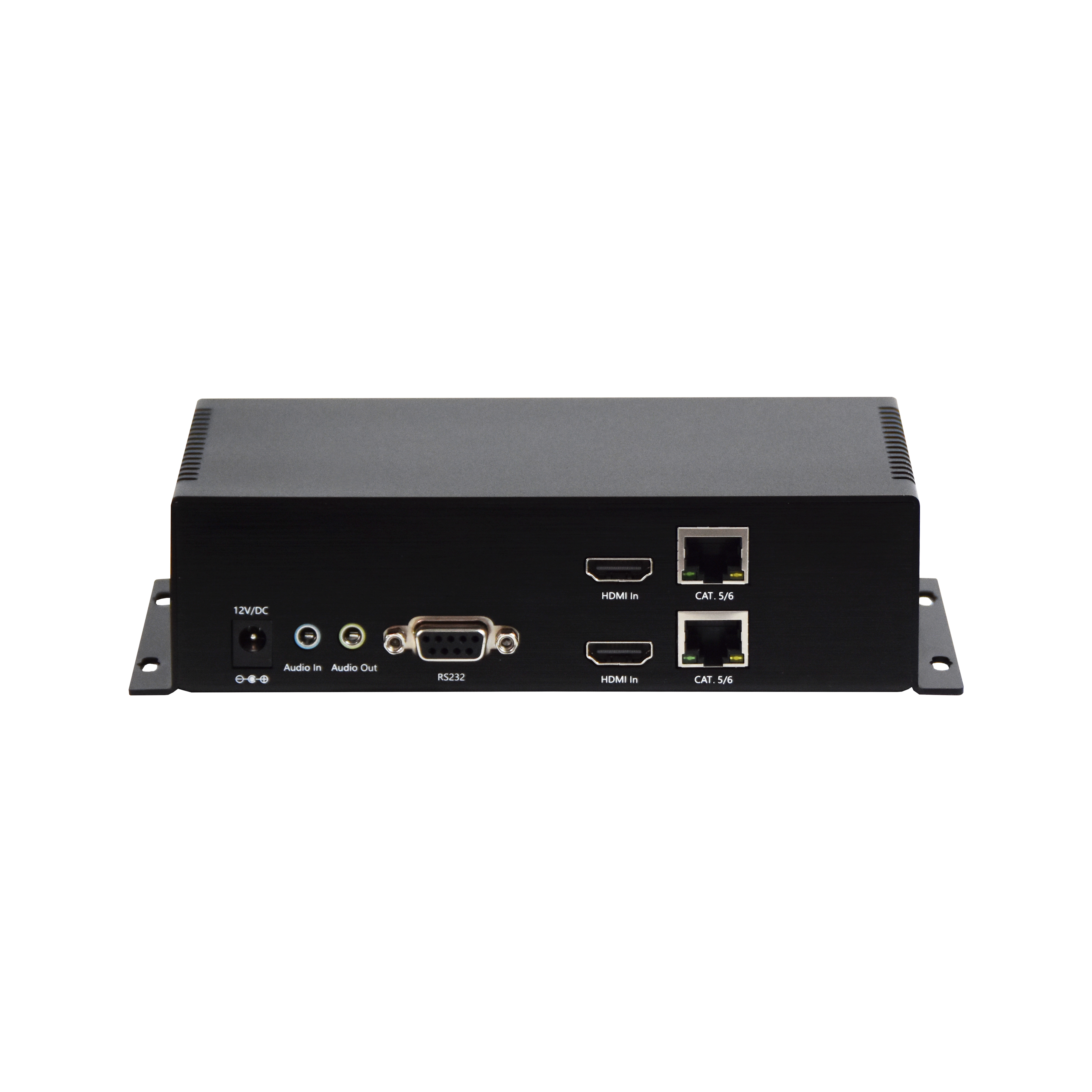

发送端：

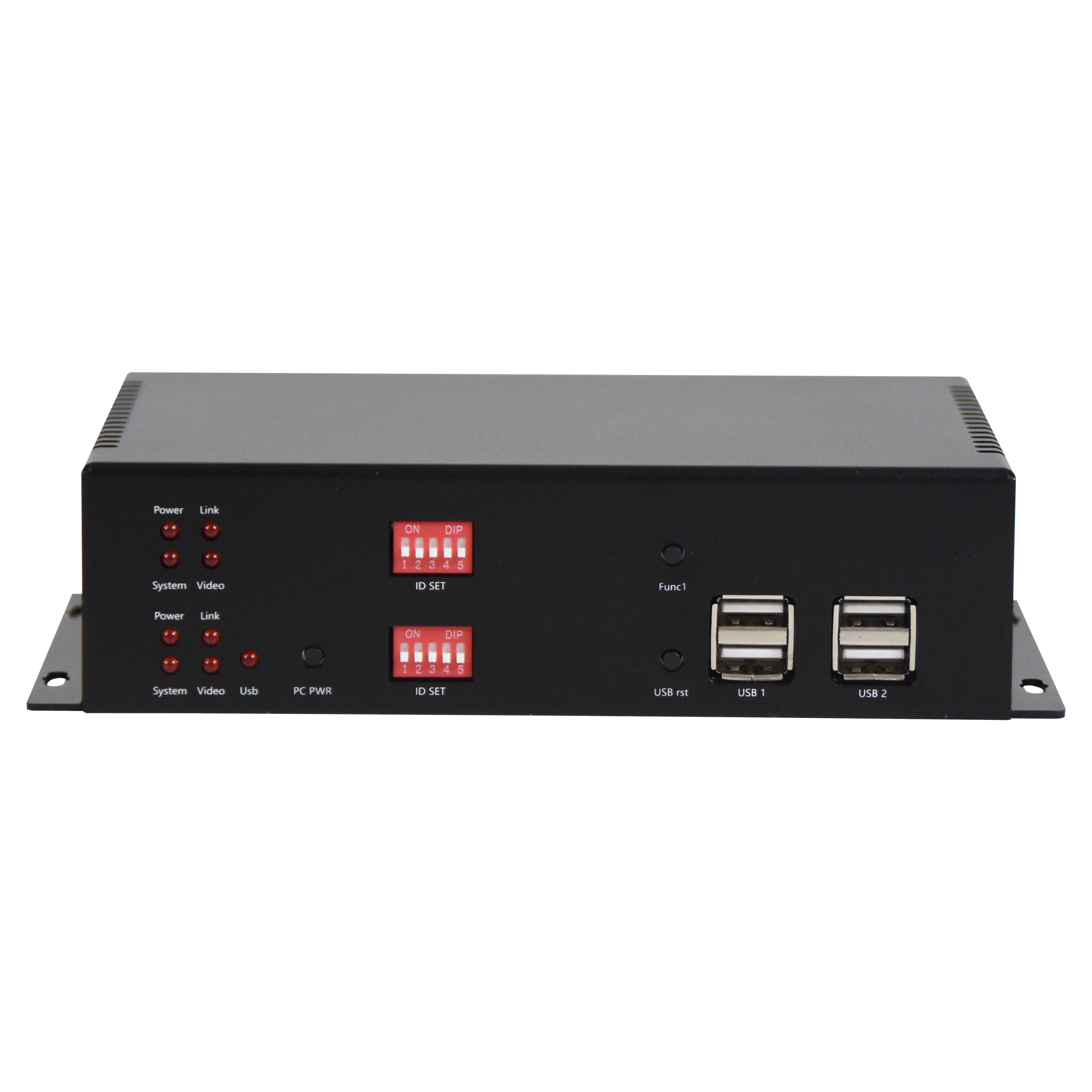

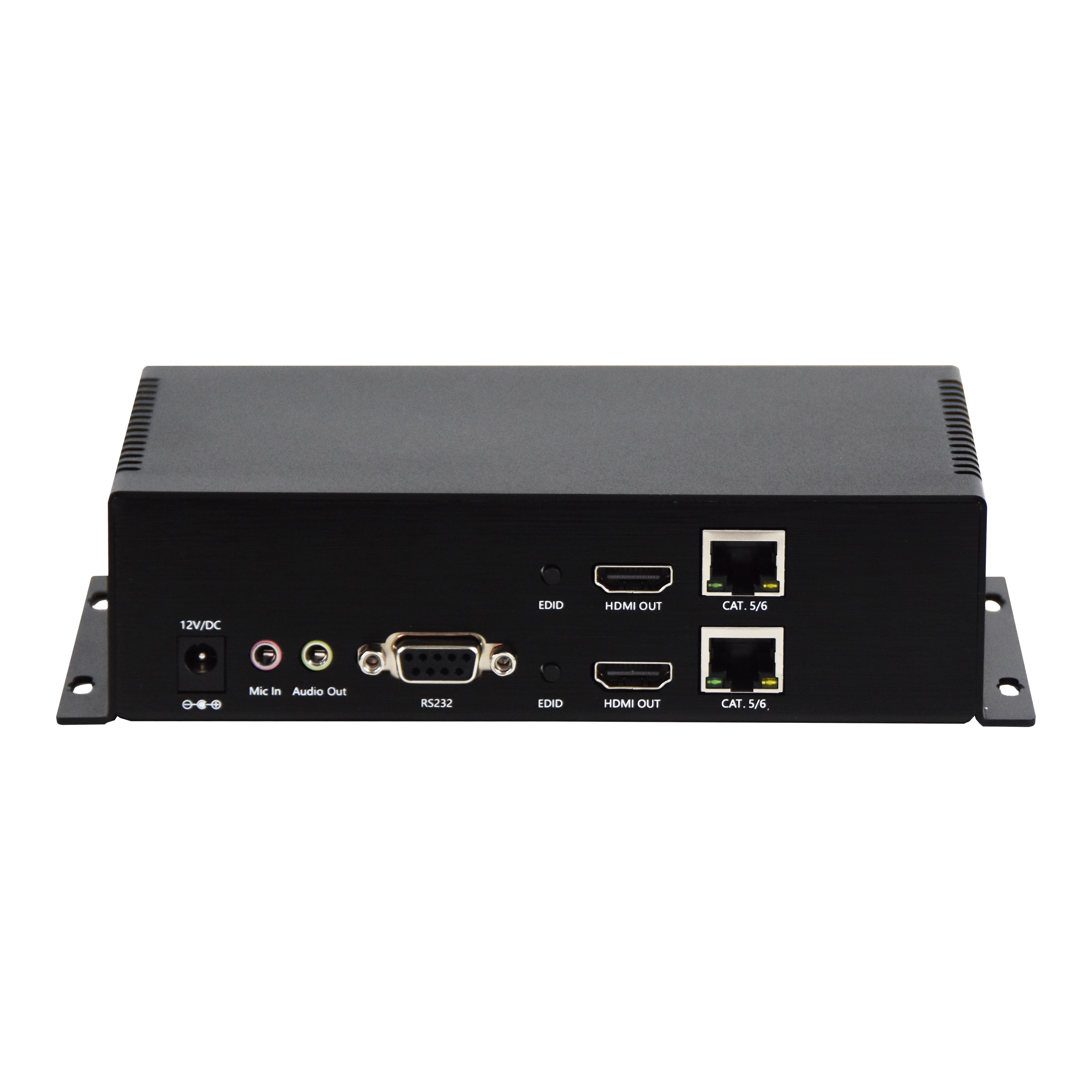

接收端：

• 端口描述

• 指示灯描述

七、  性能规格

八、  使用安装

1. 将 HDMI 信号源连接至发送端 HDMI In 接口。
2. 将 HDMI 显示器连接至发送端 HDMI Out 接口以进行本地环出预览。
3. 将电脑的 USB 接口通过 USB 线连接至发送端 USB PC 接口。
4. 将音频源连接至发送端 Audio In 接口。
5. 将音响连接至发送端 Audio Out 接口。
6. 将编码和解码的主板上的拨码开关拨到同样的位置上，比如编码开关拨1，解码开关也需要拨1，这样使用网线将发送端与接收端连接后，才是正确的连接方式。如需要重新配对，拨动开关后，需要断电重启编码和解码。
7. 将 HDMI 显示器连接至接收端 HDMI Out 接口。
8. 将鼠标和键盘连接至接收端 USB1/USB2 接口。
9. 为设备供电并开启使用。

确保所有连接正确无误后，HDMI 传输器即可使用，实现高质量的视频和音频信号远距离传输。

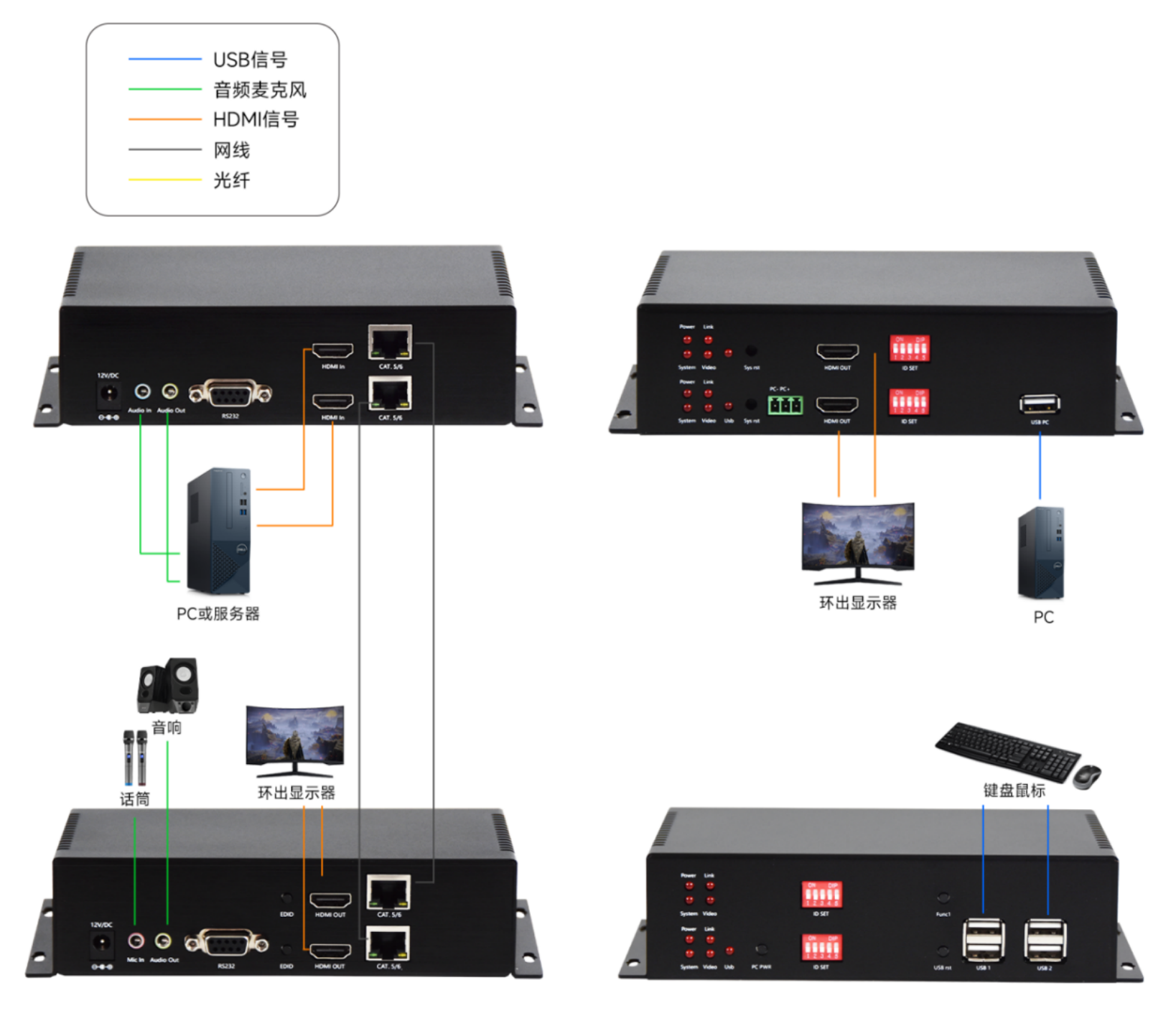

• 应用示意图

• 设备远程开关机说明

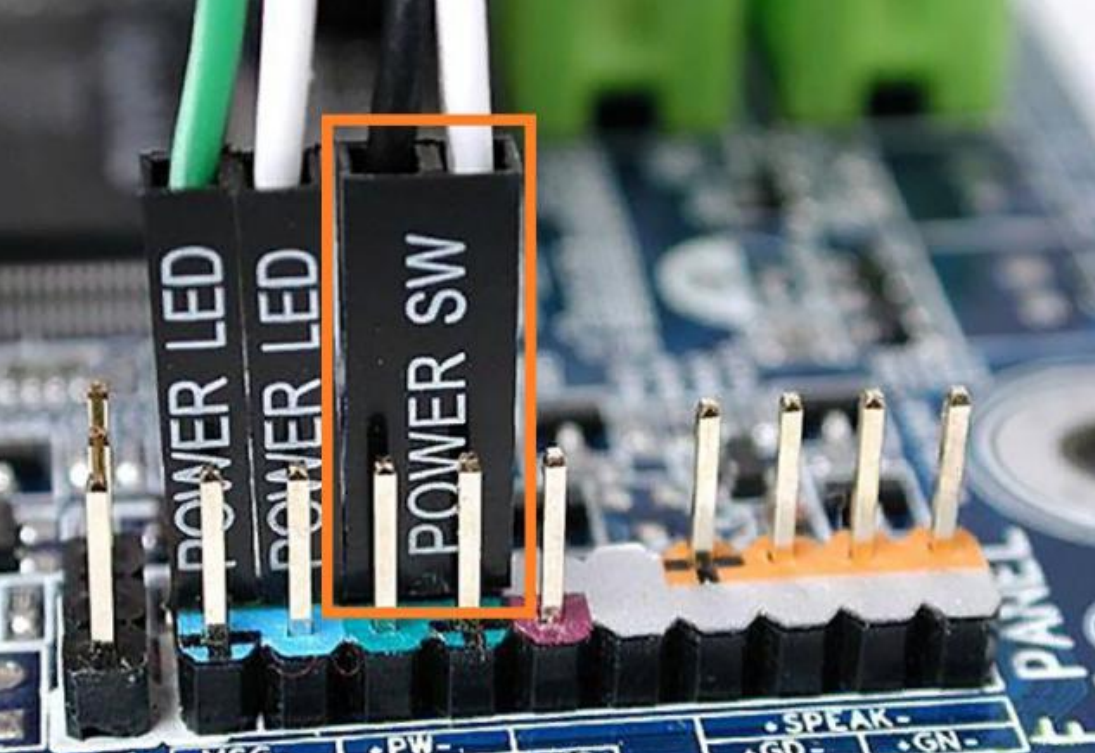

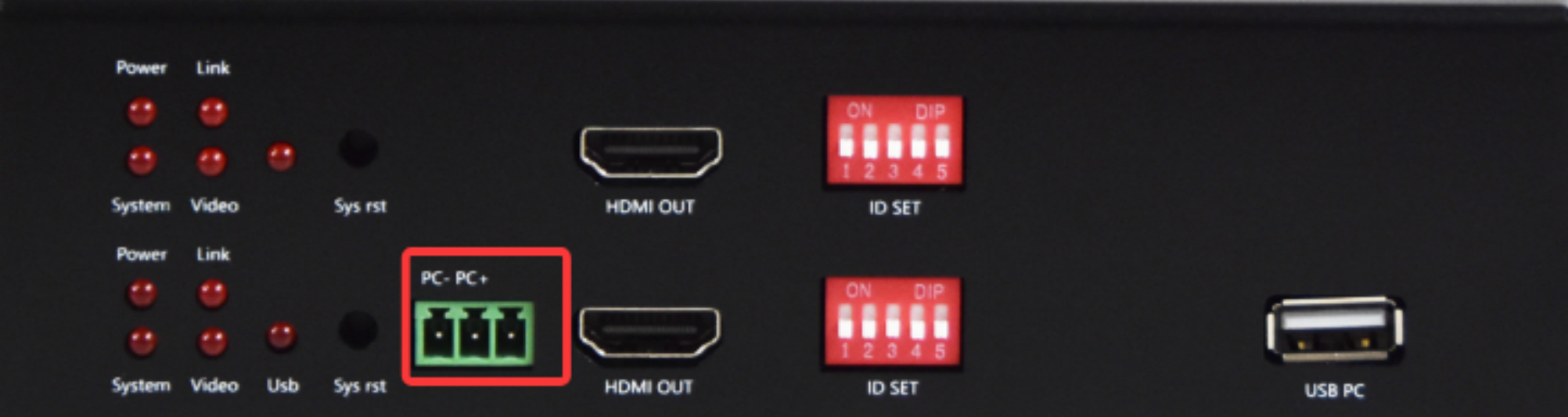

1. 找到电脑主板上标有“POWER SW”或“POWER”的插座，将电源开关线的两端分别插入对应的插座中。如图：

2. 发送器和接收器用网线连接并送电，接上信号源和显示器。

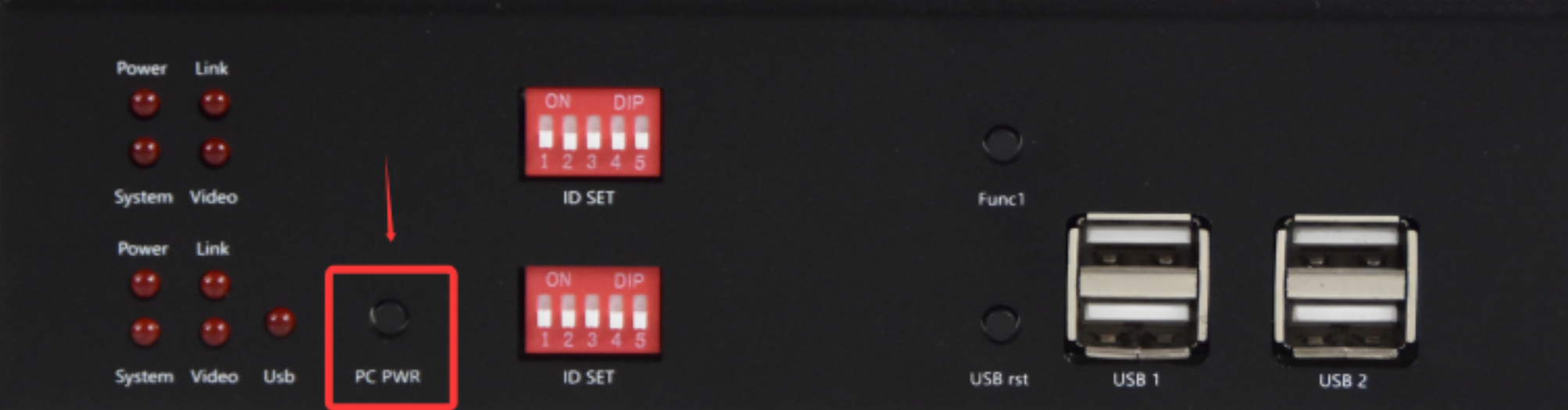

3. 这时可以远程控制电脑开关机，通过按钮PC PWR短按1次主机启动或关机。

十一、EDID学习介绍

1、发送器和接收器用网线连接并送电，确认设备处于开机状态。

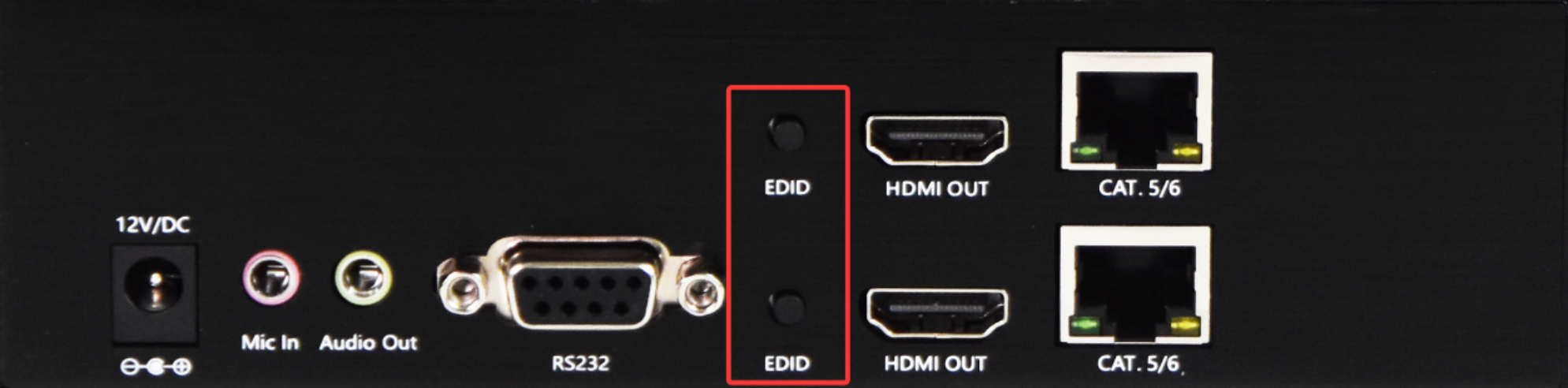

2、在接收器上按下EDID按钮。

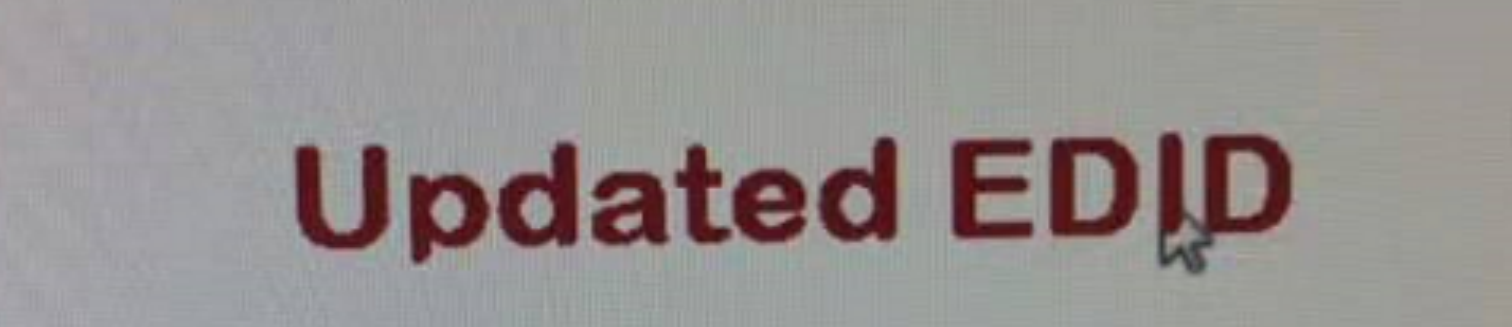

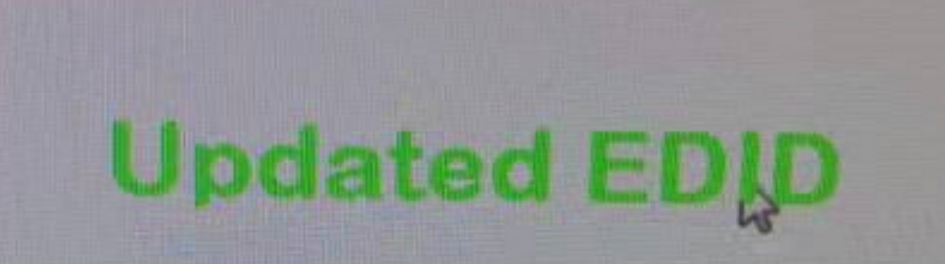

3. 此时屏幕上会显示Updated EDID。

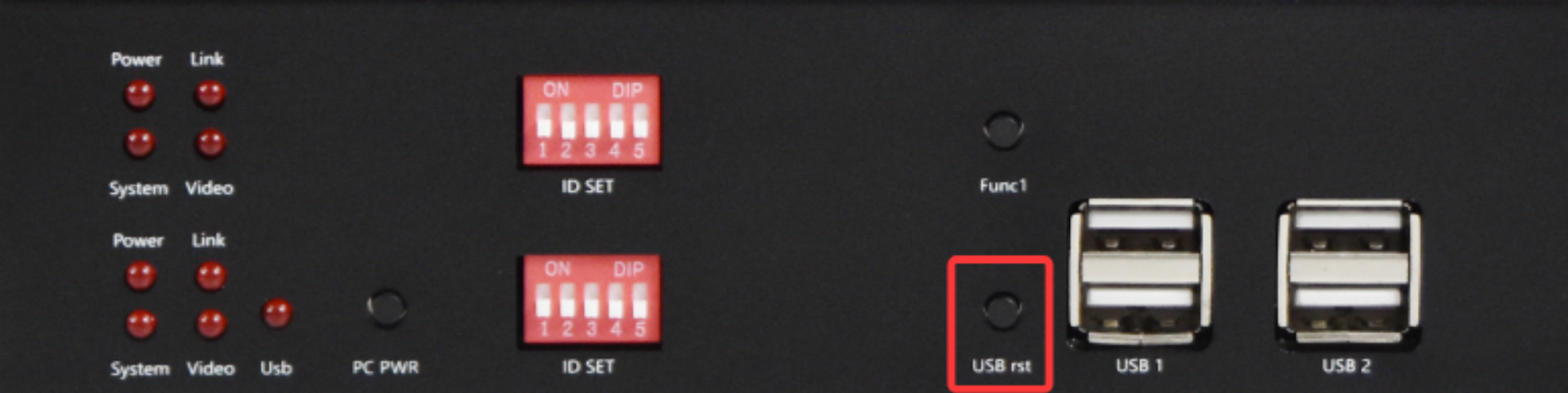

4. 在此状态下，按下接收器USB一面上的USB rst按钮。

5、这是屏幕上Updated EDID，会变成红色状态，表示学习成功。等待设备的自动恢复即可。
