4K-KVM传输器 支持远程开关机 HDMI 高清网络网线传输器

一、产品概述

4K-KVM传输器具备 4K 超高清分辨率，由发送器、接收器和网线（网络）组成。该设备通过单根网络或千兆网络实现键盘、鼠标、音箱、麦克风、HDMI信号和RS232的远距离扩展。用户可通过电视显示电脑信号，还可以把键盘，鼠标，麦克风放在电视机前进行操作。

接收器配备四个USB接口，可以用于数据U盘、触摸屏、打印机、扫描枪、甚至USB标清摄像头等设备连接。所有信号均通过网络进行控制，且兼容 HDCP 1.4 版本，支持远程开关机功能。网络支持一对一传输和多对多传输方式。

二、产品特点

·支持远程开关机功能

·支持拨码配对

·支持高达3840x2160@30Hz的高清分辨率

·支持双向音频（正向音频，反向麦克风MIC）

·支持EDID学习

·支持RS232透传（波特率115200）

·支持一路HDMI本地环出

·自动调整视频压缩率，保证流畅的视频流

·支持网线点对点传输120米，可过千兆交换机

·高速ASIC技术，确保远程图像、键盘、鼠标近乎零延迟

·即插即用，无需任何设置

·远端USB支持键盘、鼠标、U盘、打印机、扫描仪等USB外接设备

三、设备清单

HDMI 发送端主机          1台

HDMI 接收端主机         1台

电源适配器 12V/1A         2个

USB转接线 1根

使用说明书         1份

开关控制线    1根

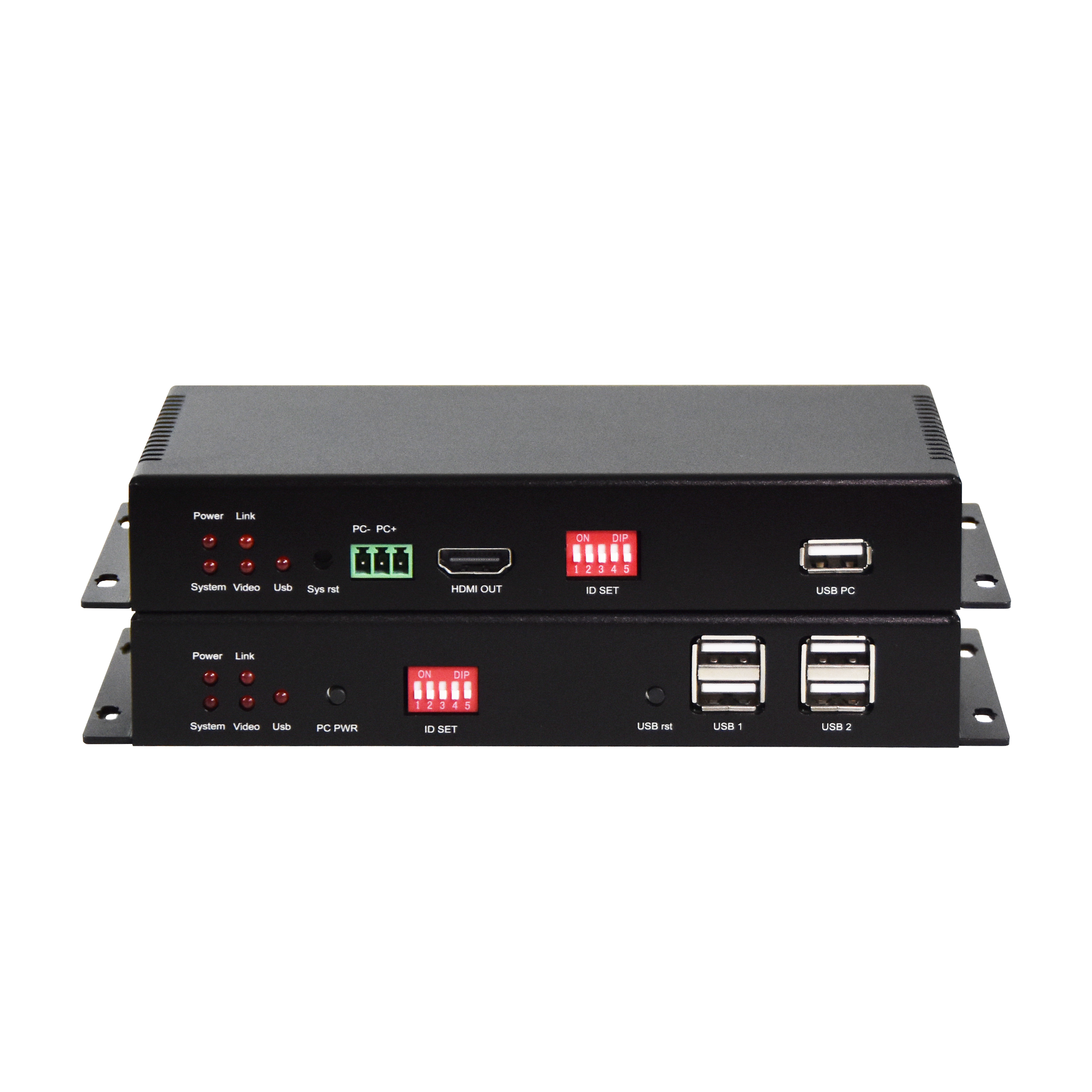

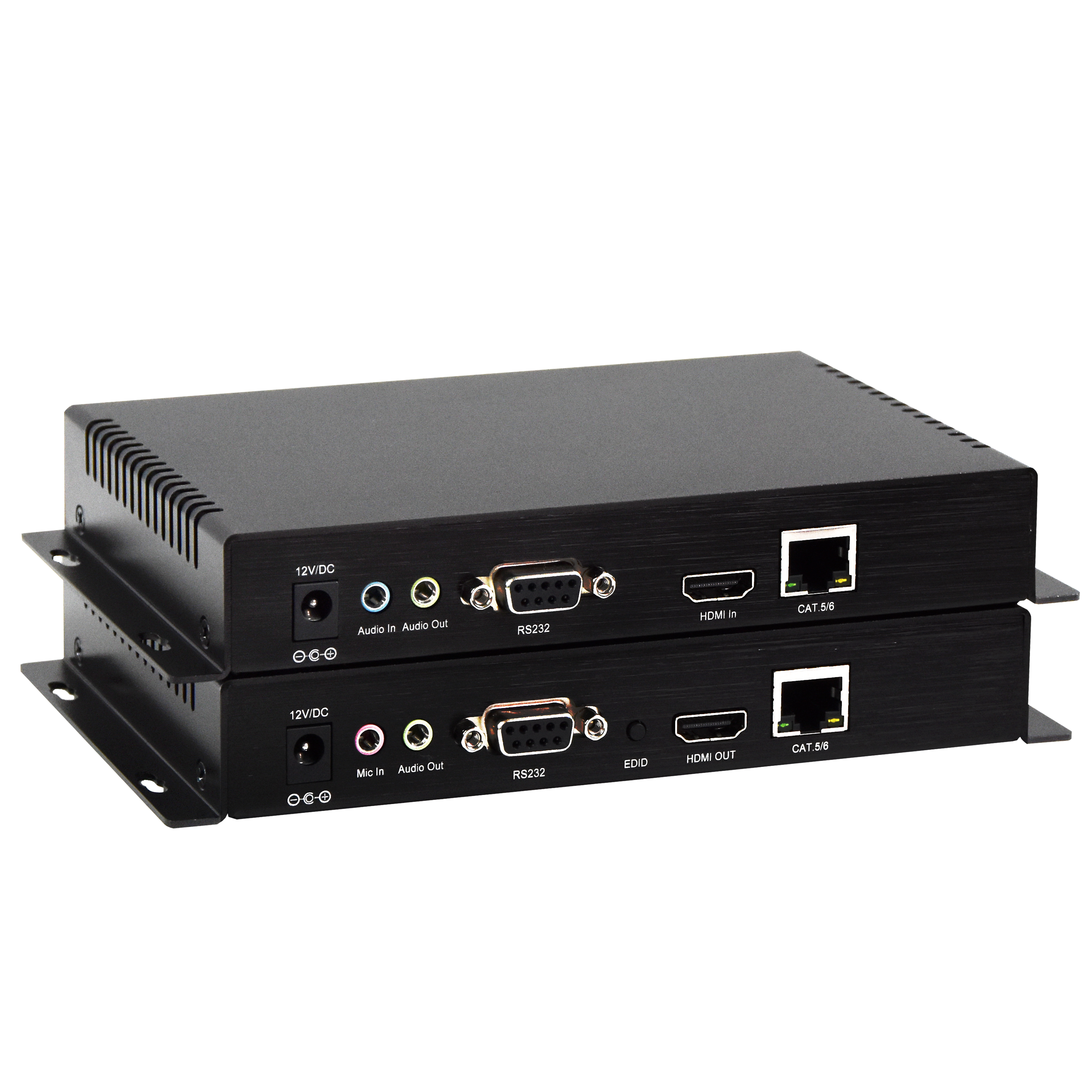

四、外观说明

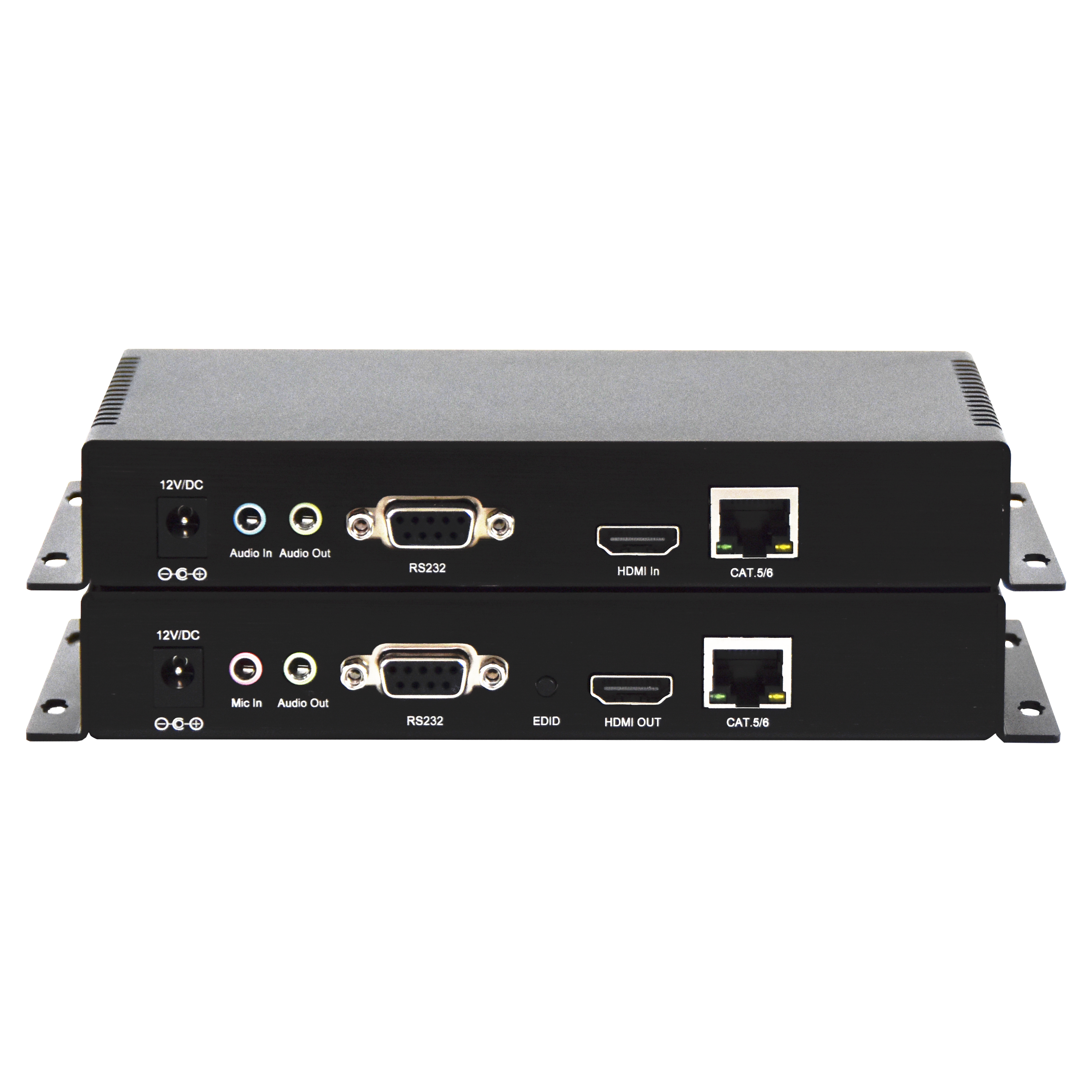

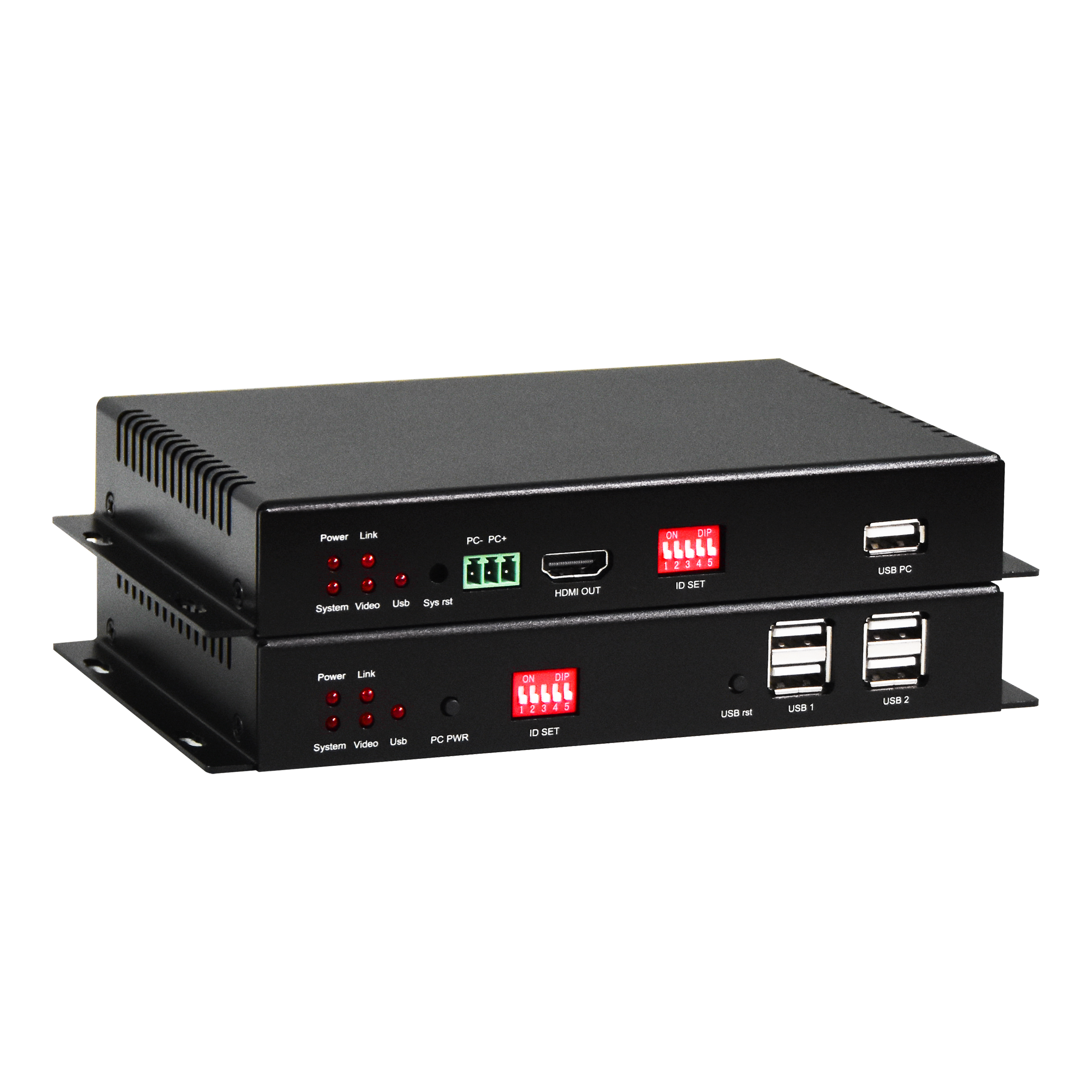

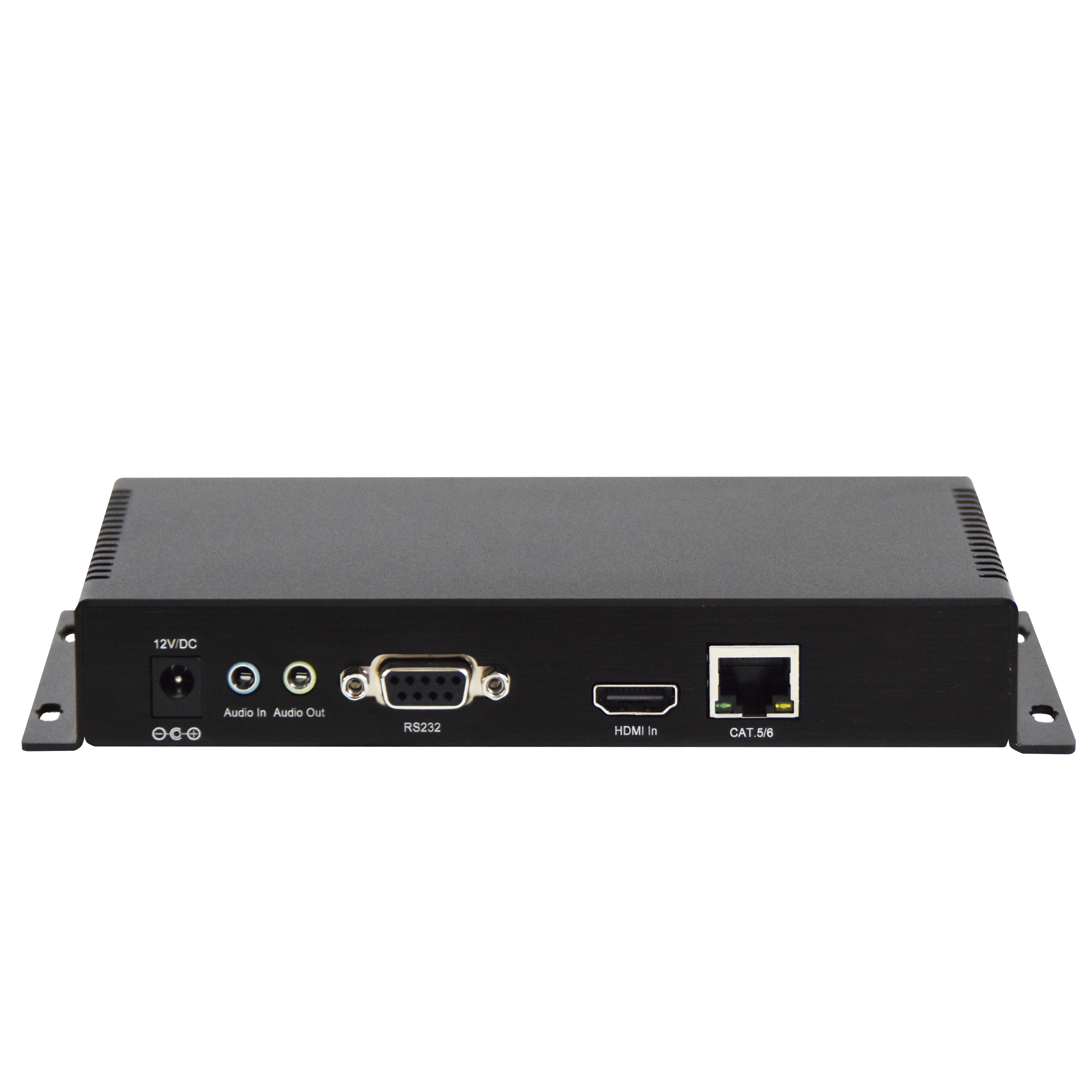

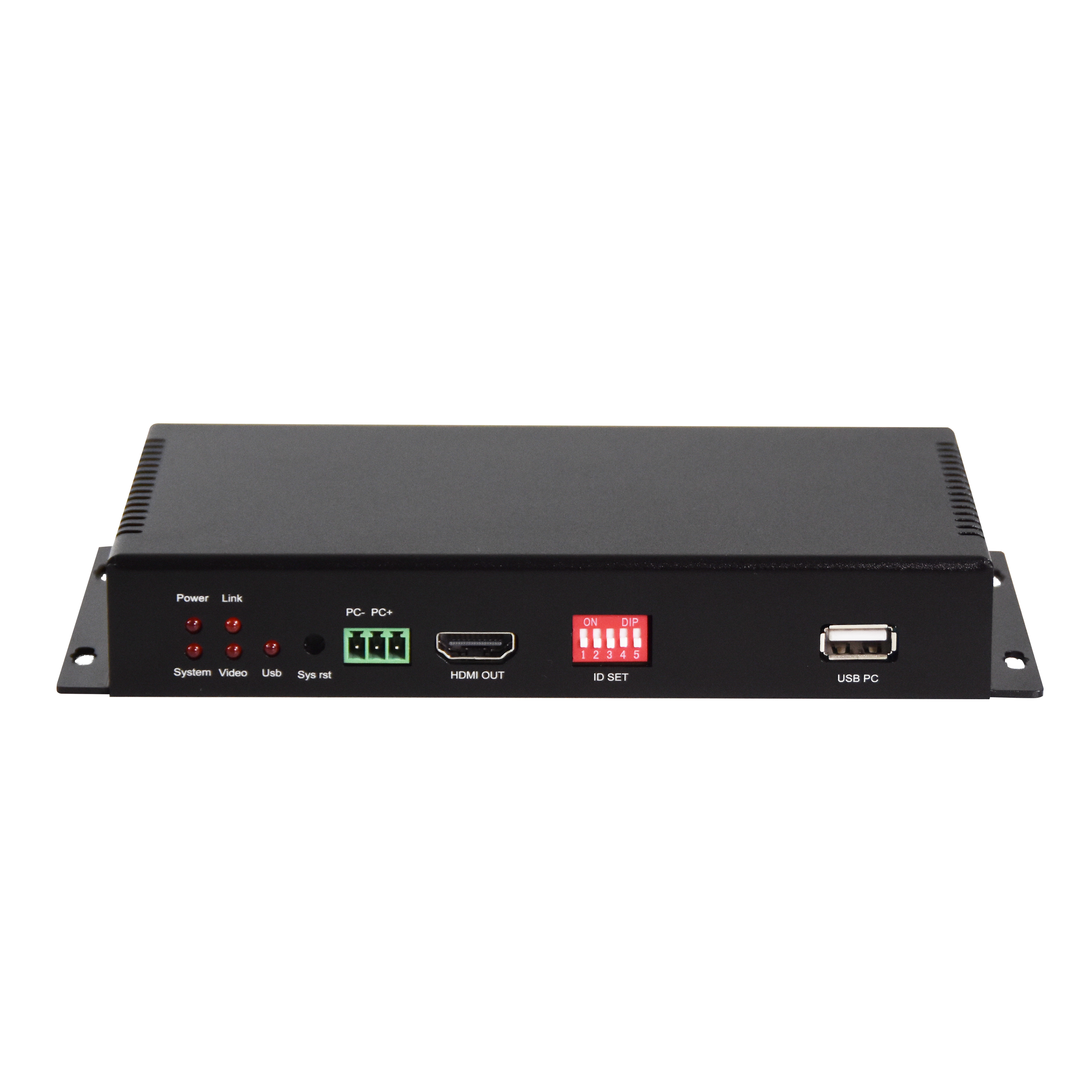

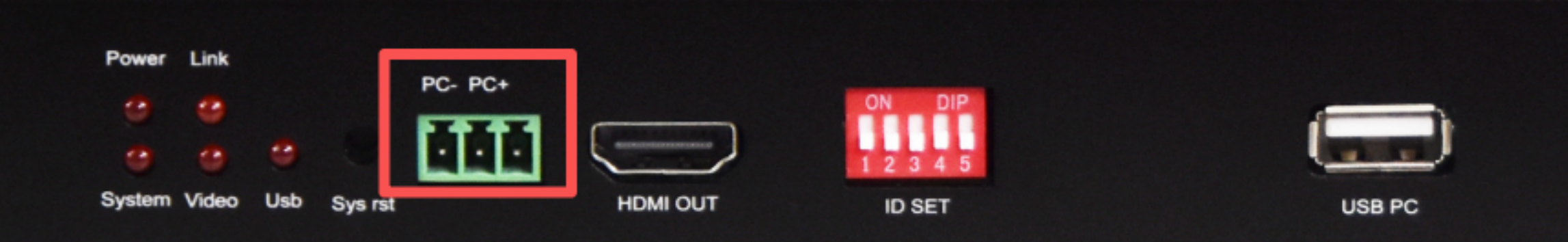

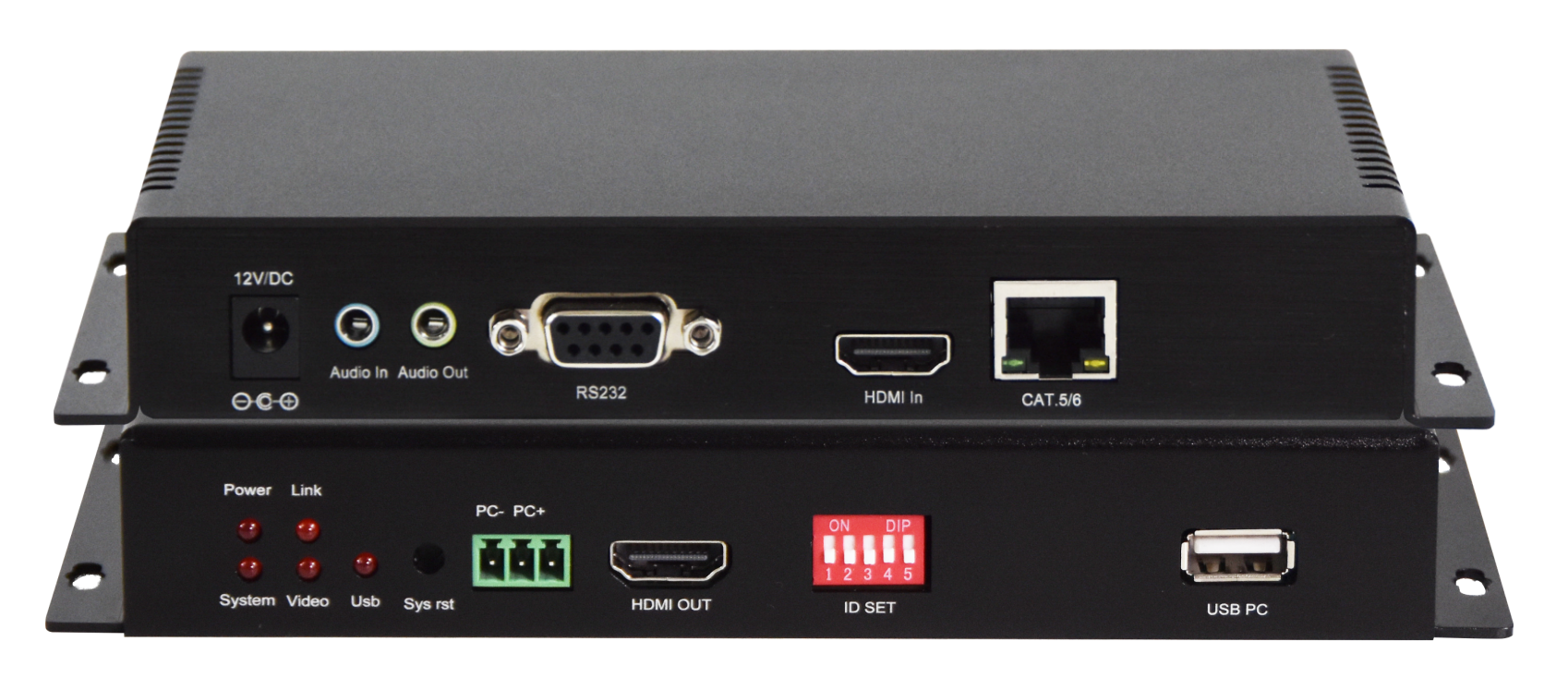

发送端：

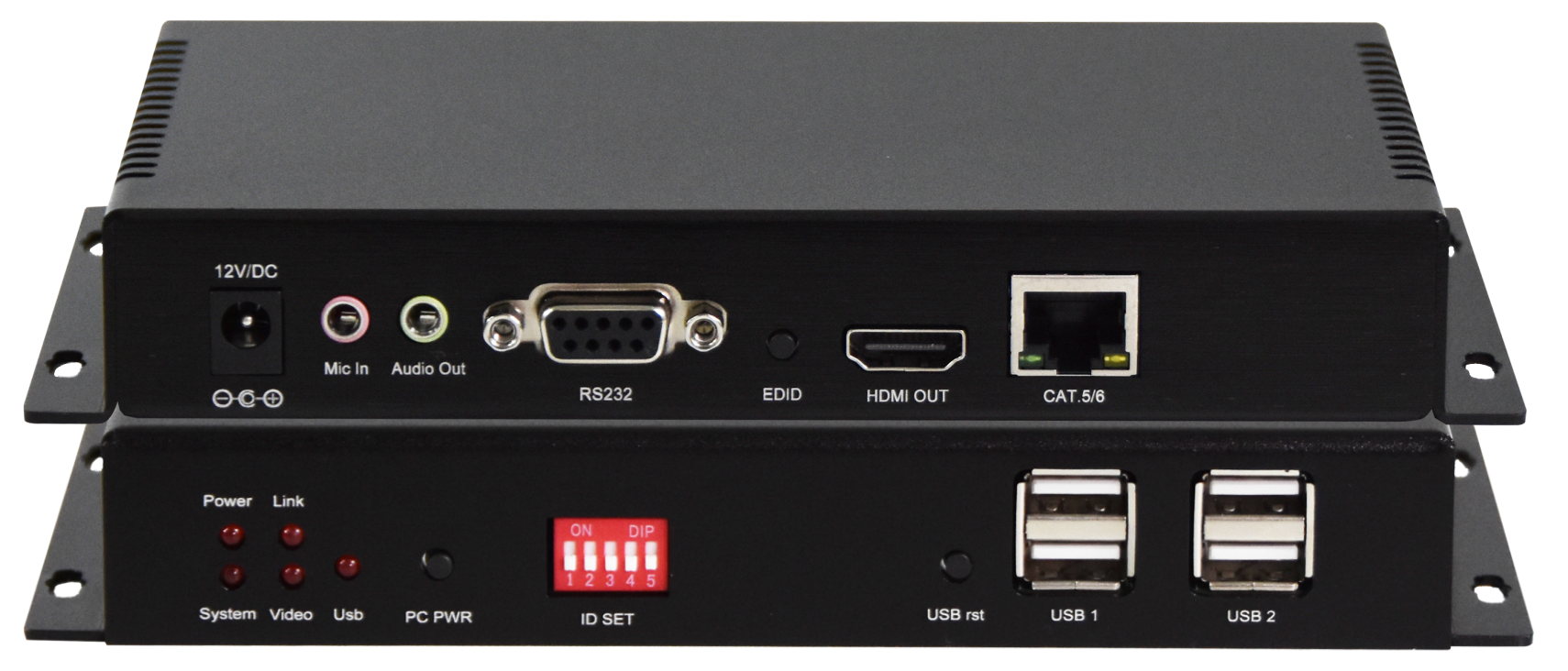

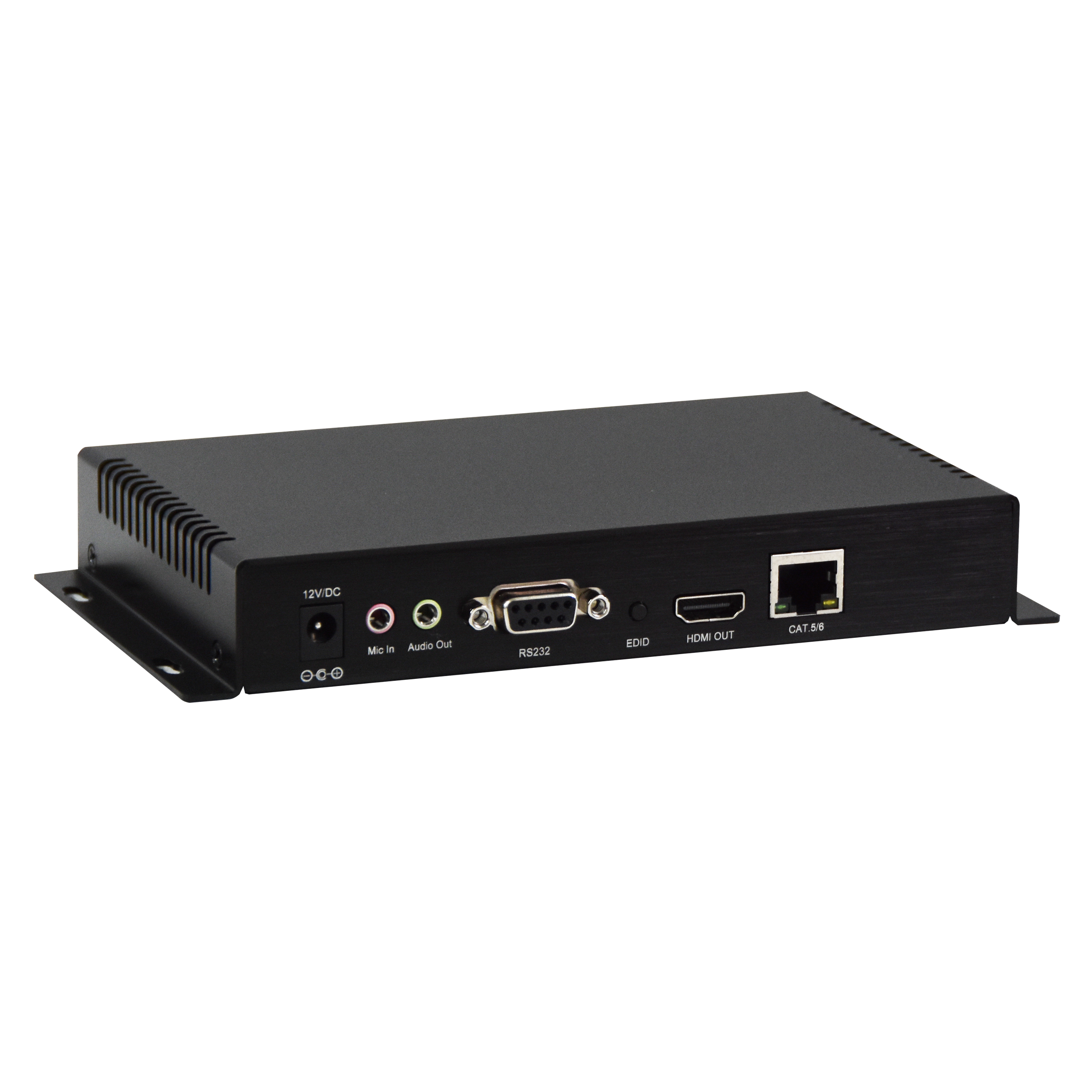

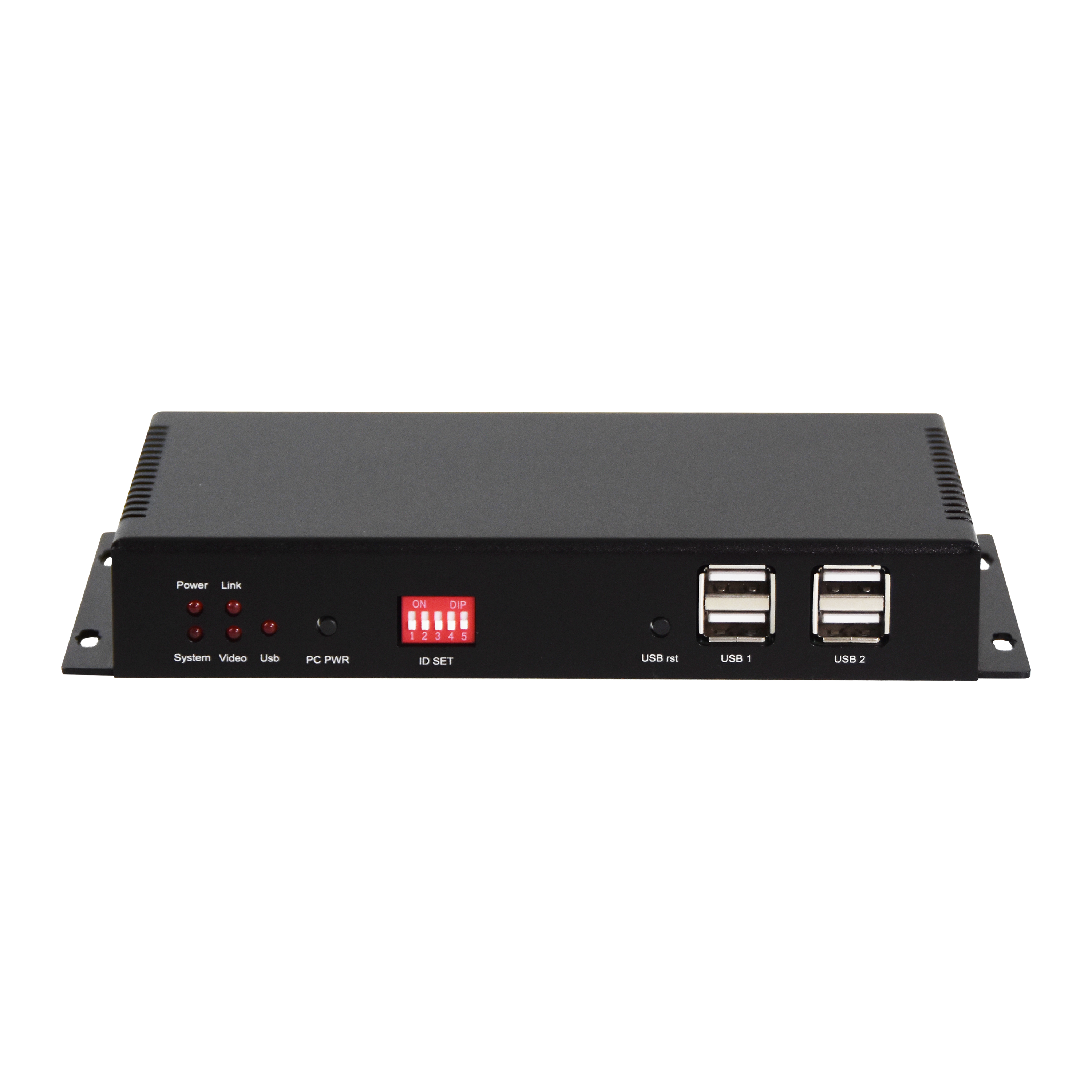

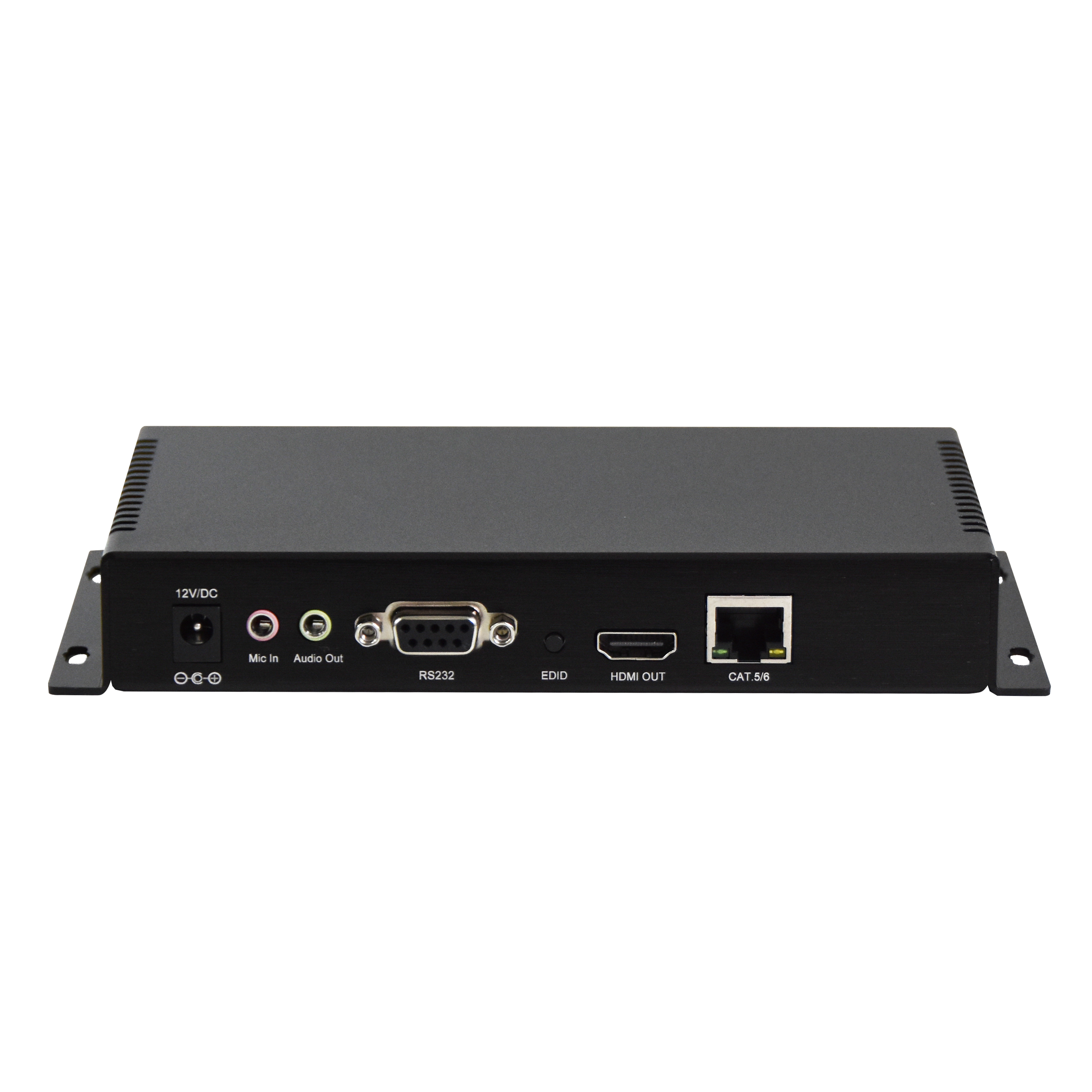

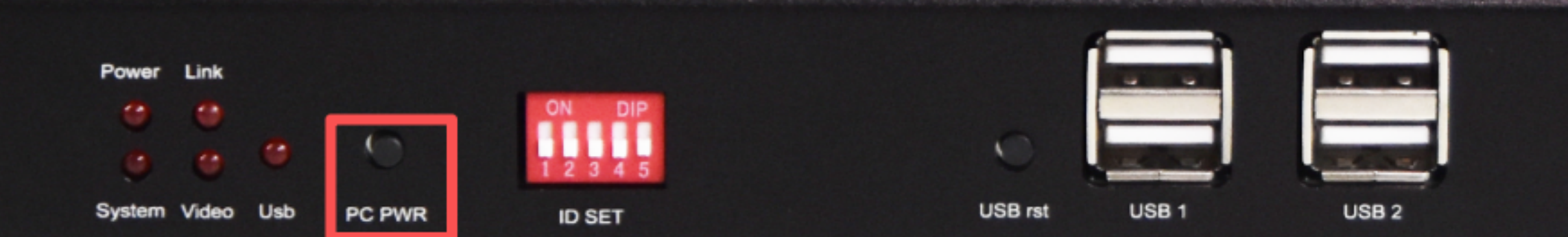

接收端：

五、端口描述

六、指示灯描述

七、  性能规格

八、  使用安装

1. 将 HDMI 信号源连接至发送端 HDMI In 接口。
2. 将 HDMI 显示器连接至发送端 HDMI Out 接口以进行本地环出预览。
3. 将电脑的 USB 接口通过 USB 线连接至发送端 USB PC 接口。
4. 将音频源连接至发送端 Audio In 接口。
5. 将音响连接至发送端 Audio Out 接口。
6. 将编码和解码的主板上的拨码开关拨到同样的位置上，比如编码开关拨1，解码开关也需要拨1，这样使用网线将发送端与接收端连接后，才是正确的连接方式。如需要重新配对，拨动开关后，需要断电重启编码和解码。
7. 将 HDMI 显示器连接至接收端 HDMI Out 接口。
8. 将鼠标和键盘连接至接收端 USB1/USB2 接口。
9. 为设备供电并开启使用。

确保所有连接正确无误后，HDMI 传输器即可使用，实现高质量的视频和音频信号远距离传输。

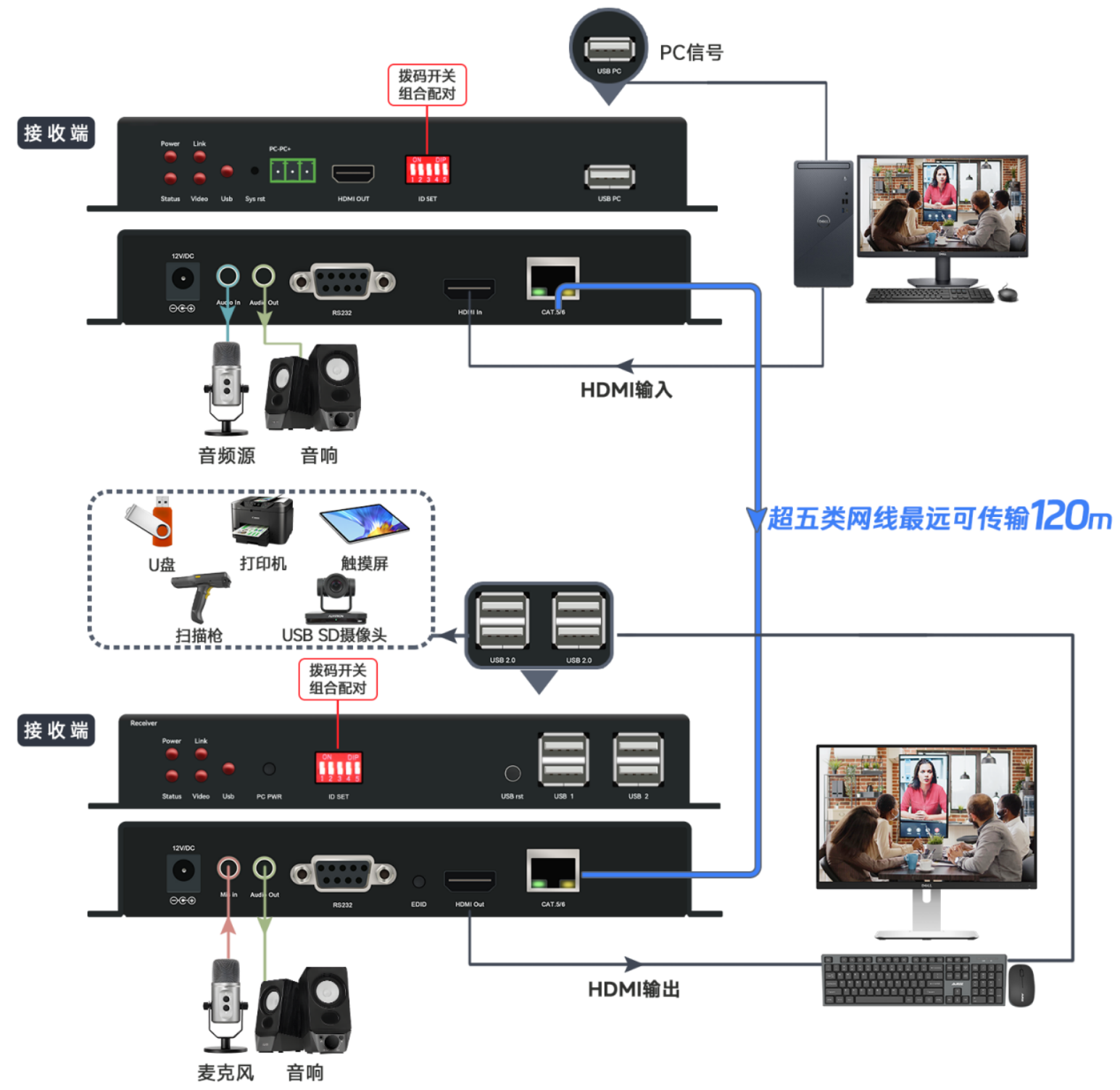

九、应用示意图

十、设备远程开关机说明

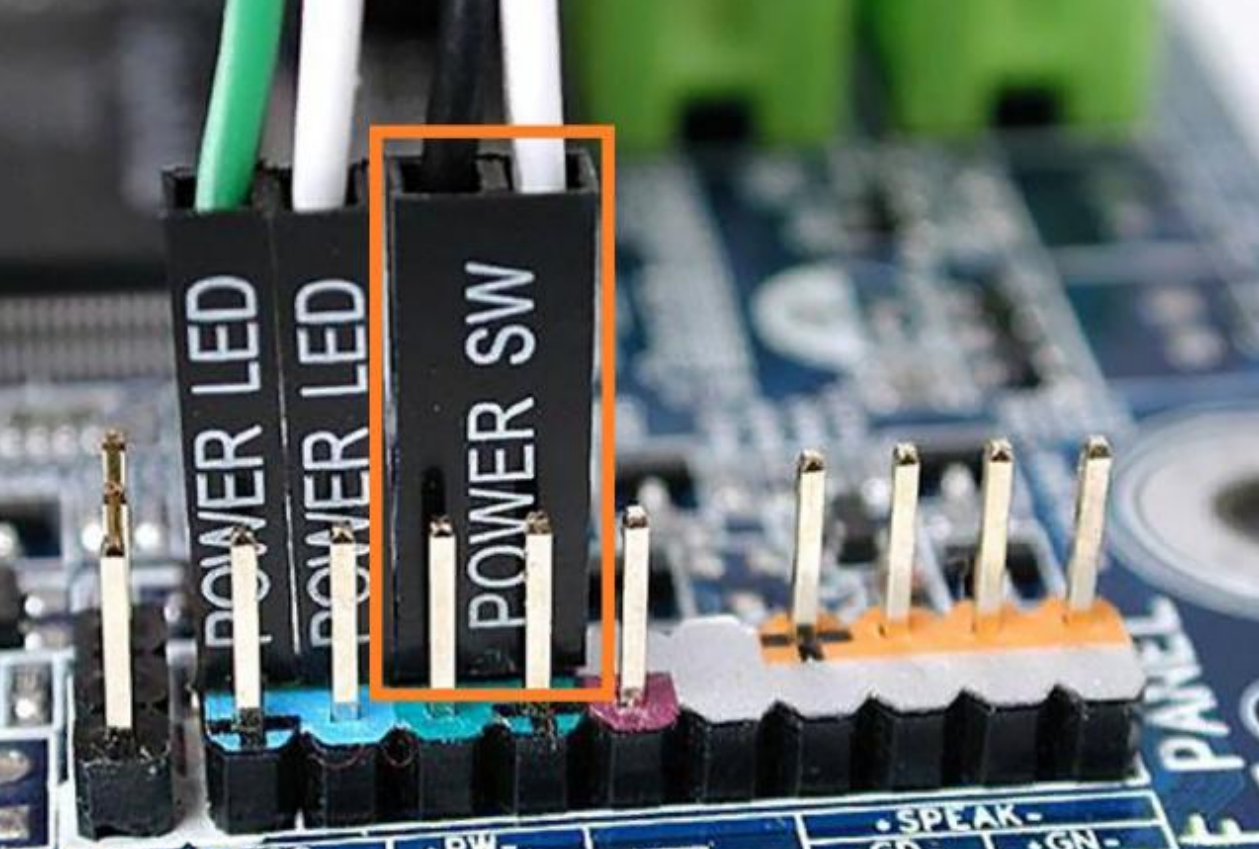

1. 找到电脑主板上标有“POWER SW”或“POWER”的插座，将电源开关线的两端分别插入对应的插座中。如图：

2. 发送器和接收器用网线连接并送电，接上信号源和显示器。

3. 这时可以远程控制电脑开关机，通过按钮PC PWR短按1次主机启动或关机。

十一、EDID学习介绍

1、发送器和接收器用网线连接并送电，确认设备处于开机状态。

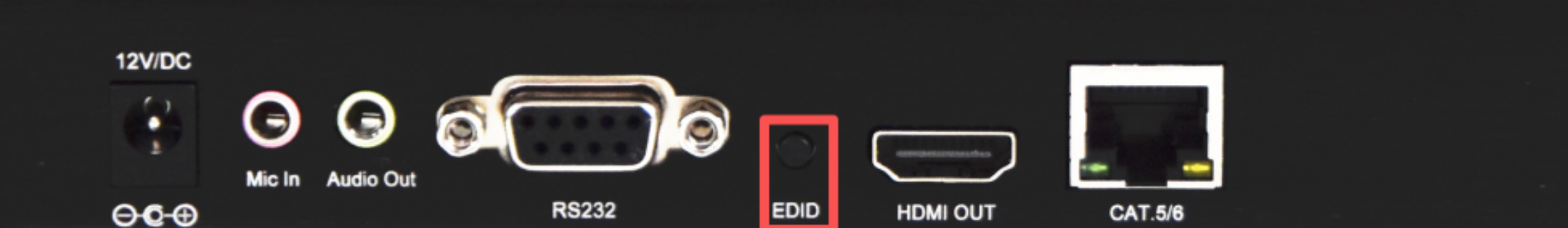

2、在接收器上按下EDID按钮。

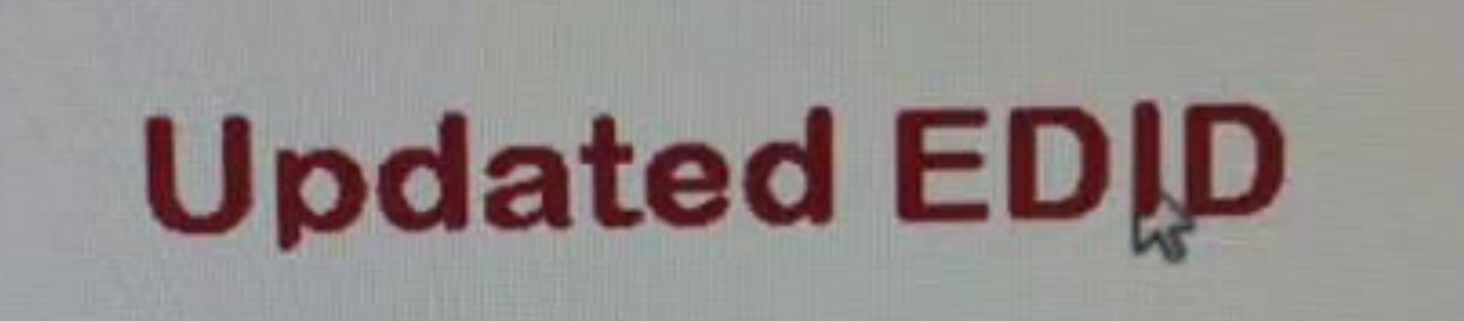

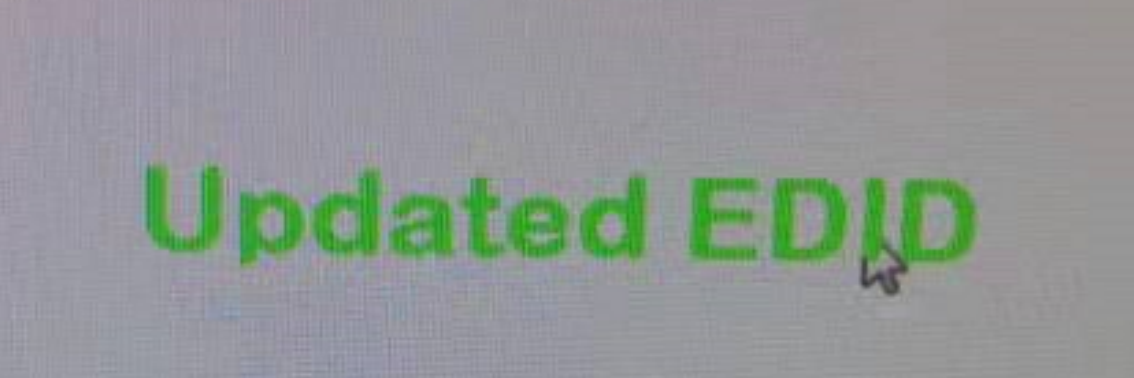

3. 此时屏幕上会显示Updated EDID。

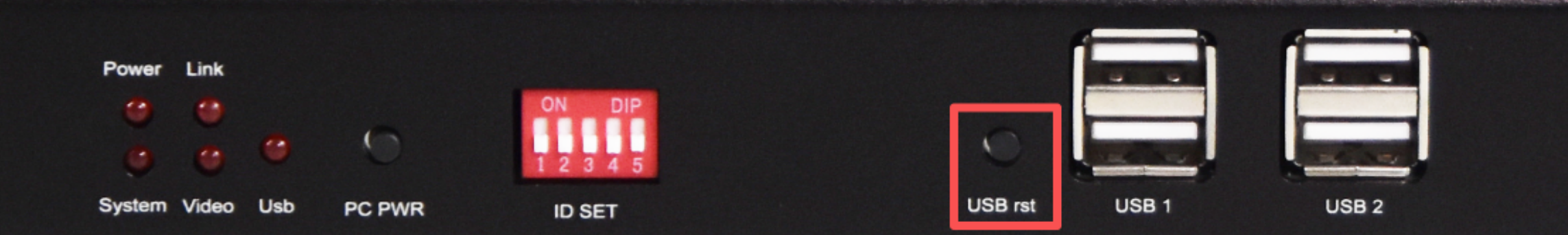

4. 在此状态下，按下接收器USB一面上的USB rst按钮。

5、这是屏幕上Updated EDID，会变成红色状态，表示学习成功。等待设备的自动恢复即可。
