HDMI 4K@30Hz TCP/IP网线延长器

一、产品简介

此延长器主要用于延长传输HDMI音视频信号的设备，通常在HDMI线极限长度无法满足传输距离的情况使用。本产品是通过Cat5e及以上规格的单根网线将HDMI音视频信号高清传输至150米，支持TCP/IP网络协议，可通过交换机实现一个发射机对多个接收机传输，远距离传输的同时支持独立音频传输、红外信号回传，可在显示器端远程控制播放器，在为用户降低成本的同时保证信号的稳定。延长器内置EDID极大的提升了设备的兼容性。该设备具有传输距离远、使用成本低、安装方便、兼容性好、是一种稳定高效的传输方式，广泛应用于高清会议系统，高清影视拍摄，高清教学系统，高清数字广告等的音

视频传输。

二、主要特征

·外壳体积小，轻薄设计，抗干扰能力强；壁挂式更方便

·使用UTP Cat6电缆可传输150米

·视频分辨率最高达3840*2160@30Hz

·发射端支持本地环出

·支持独立音频传输

·HDMI 1.4和HDCP 1.4标准

·高兼容性，可自动匹配信号源和显示设备

·内置自动调节系统，使图像平滑、清晰、稳定

·内置ESD静电保护电路，安装简单，即插即用

·TCP/IP以太网通信，基于IP的实时视频/音频传输

·应用领域：1：n解决方案(商店、餐厅、教室、监视器、扬声器、节能、虚拟桌面、数码相机、TCP/IP网络)

·支持普通100兆或1000兆以太网交换机

三、产品优势

 四、规格参数

五、接口说明

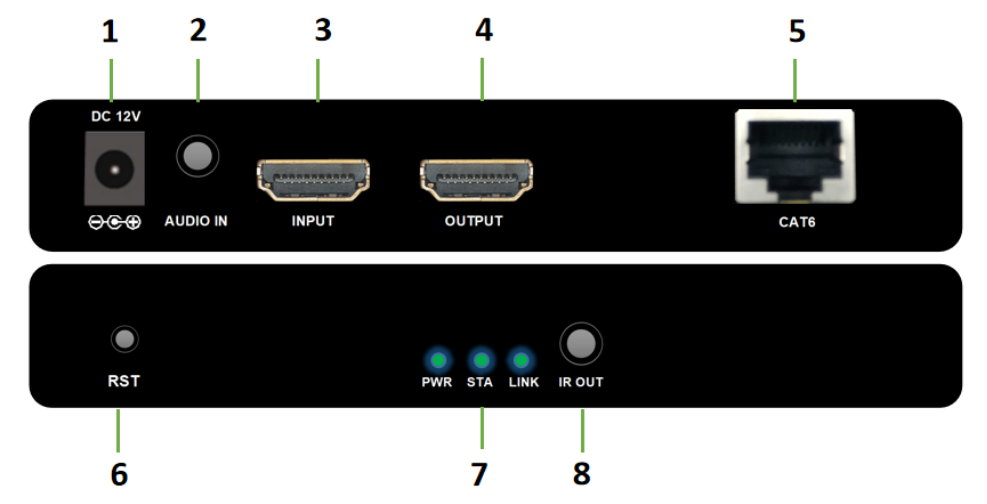

发送端：

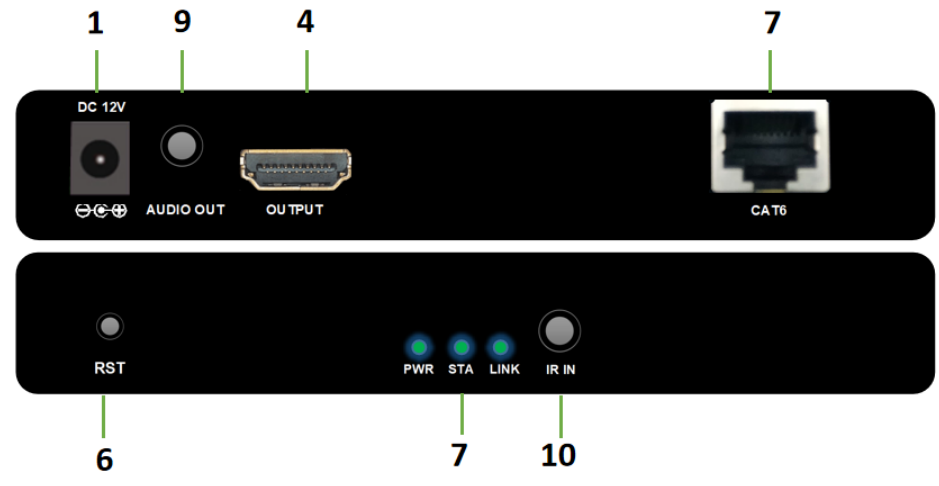

接收端：

六、安装步骤

1. 将HDMI信号源接入发送端INPUT接口，
2. 将HDMI延长器接收端OUTPUT连接到显示设备，
3. 使用Cat6类网线连接发送端与接收端的网络接口，
4. 将发送端和接收端接上电源，
5. 当指示灯正常亮起并开始闪烁，系统正常通讯。

七、设备清单

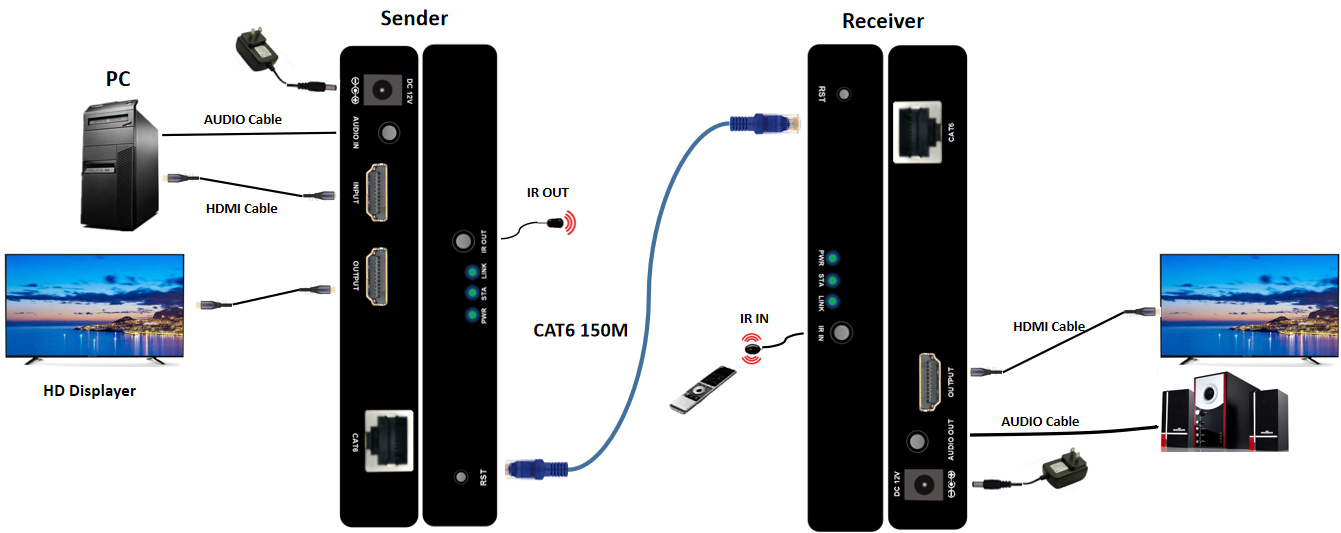

八、应用示意图

九、售后服务

感谢您使用本公司的产品，为了维护您的权益，请仔细阅读以下保护条款：

我们对此产品提供1年保修，终生维护的售后服务。自购买时间起一年质保期内，由于产品自身质量问题引起的硬件故障，本公司将为客户提供免费维修服务，请勿自行拆机维修，超过保修期客户同样享有本公司提供的优质售后服务。

以下情况不属于免费质保范围：

·人为造成的损坏；

·在未经授权的情况下，拆卸，改装和维修过此产品；

·由于外部原因（如雷击，电源等）造成的损坏；

·由于用户不正确的安装或使用造成的损坏；

·过保修期。
