【产品概述 】

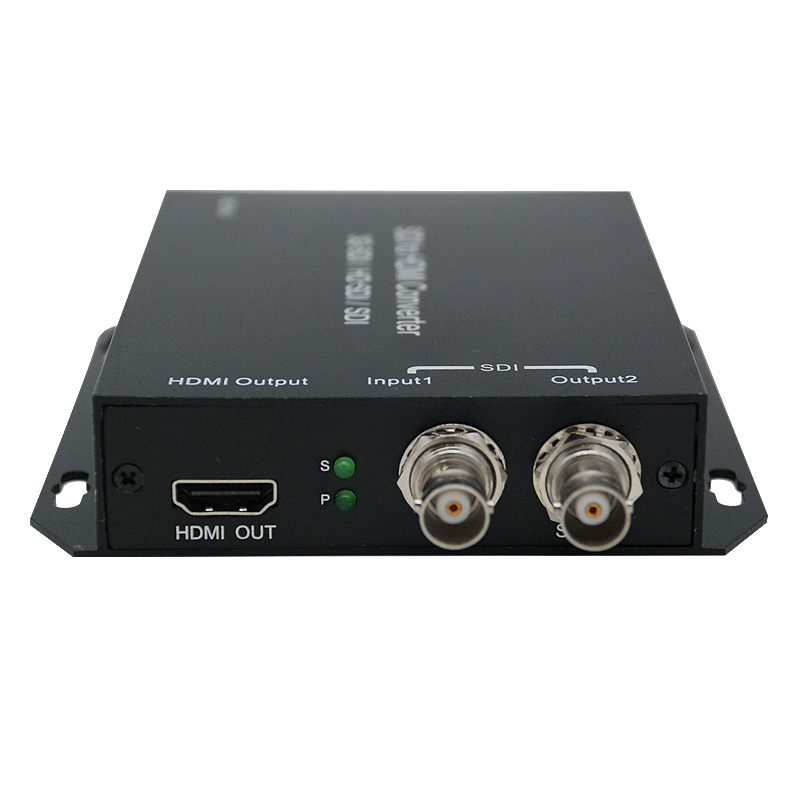

高清 SDI-HDMI 转换器是一款专用于单路高清数字接口(3G-SDI)信号转换为HDMI信号的设备。同时会将SDI所带音频信号分离后嵌入到HDMI信号中,以实现声音以及图像同步传输
【产品特点】
支持SD-SDI,HD-SDI,3G-SDI输入
支持一路SDI环通输出
采用专用时钟恢复电路,可做中继器使用
自适应SDI输入分辨率
音频和图像同步输出到HDMI接口
适用于极高温和极低温等工业严酷环境
内置ESD保护电路,能有效防止静电损
现场安装:简单方便,即插即用,无需设置
支持用户定制及OEM方式
【产品参数】
工作温度范围 | -5 到 +85°C |
工作湿度范围 | 5 to 90 % RH (no condensation) |
输入视频信号 | SDI |
视频格式支持 | 1080P/1080i/720P/480P/576i |
输出视频 | HDMI 1.4+HDCP |
输出音频 | Support 48KHZ |
SDI最大的传输距离 | 3G SYWV线材 100米 |
HD SYWV线材160米 | |
SD SYWV线材260米 | |

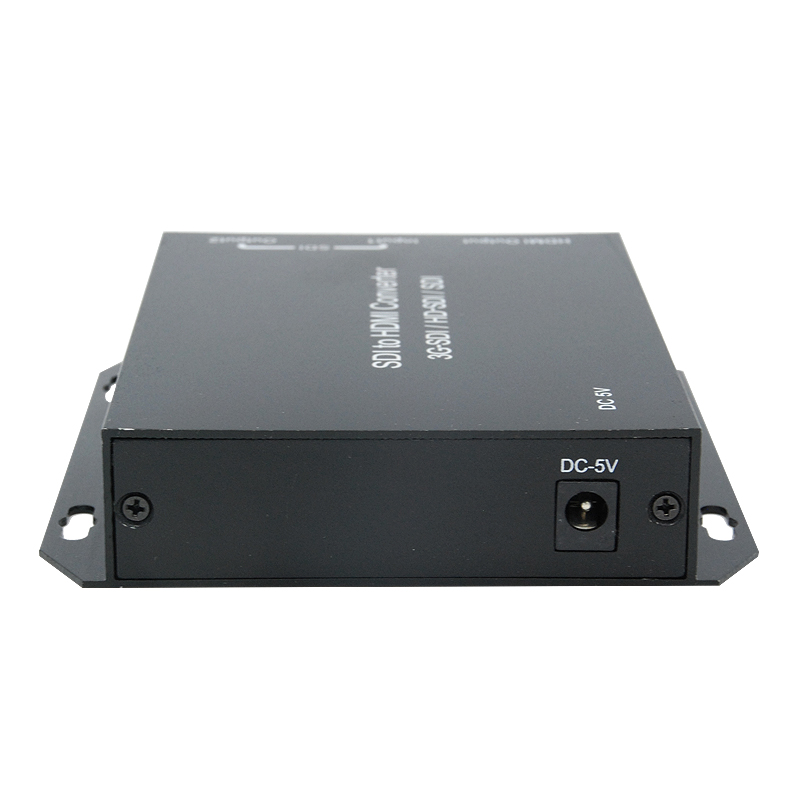

输入电源 | 直流5V,内正外负 |
电源功耗 | 2.5W |
【产品连接示意图】
