智勇 100米 4K HDBaseT HDMI KVM 单网线延长器

浏览量:0
【产品型号】ZY-CHK203
【支持协议】HDMI 1.4; HDCP 1.4
【HDMI像素带宽】225MHz,全数字
【最大支持分辨率】3840X2160@30Hz 及向下兼容
【建议HDMI线使用长度】小于5米,在1920X1080@60Hz时
【建议网线最大传输距离】使用纯铜6类网线可达100米
【KVM接口类型】USB-A
【最大功耗】MAX 9W
【主机尺寸】100*97.5*18.6mm

一、产品简介

本产品是通过CAT6以上规格的单根网线将HDMI音视频信号高清无压缩传输至100米,在为用户降低成本的同时保证信号的稳定。本产品支持反向红外信号回传,RS232串口数据透传,支持键盘鼠标透传和POC单边供电,POC是指接收端RX端供电即可使整套延长器正常工作。延长器透传EDID,HDCP功能极大的提升了设备的兼容性。该设备具有传输距离远、使用成本低、安装方便、兼容性好、是一种稳定高效的传输方式,广泛应用于高清会议系统,高清影视拍摄,高清教学系统,高清数字广告等的音视频传输。

二、产品特点

铝制外壳,体积小,轻薄设计,比铁壳美观,抗干扰能力强;壁挂式更方便

使用 CAT6电缆可传输100米

视频分辨率最高达3840*2160@30Hz

支持RS232串口数据透传

支持鼠标键盘信号传输

支持POC单边供电,只需要给接收端供电即可

支持红外(20-60Khz)信号反向传回控制

HDMI 1.4和HDCP 1.4标准

支持EDID、HDCP透传,提高兼容性,匹配信号源和显示设备

内置自动调节系统,使图像平滑、清晰、稳定

内置ESD静电保护电路,安装简单,即插即用



三、规格参数



  产品型号   ZY-CHK203









  视频

  支持协议

  HDMI 1.4; HDCP 1.4

  HDMI像素带宽

  225MHz,全数字

  HDMI接口带宽

  总带宽10.2Gbps

  最大支持分辨率

  3840X2160@30Hz 及向下兼容

  视频接口

  HDMI-A 接口

  HDMI接口阻抗

  100Ω

  建议HDMI线使用长度

  小于5米,在1920X1080@60Hz时

  红外

  红外接口

  标准3.5MM音频接口

  红外频率

  标配20-60KHz

  信号类型

  数字信号

  红外传输方向

  反向传输

  RS232

  接口

  DB9

  信号方向

  双向透传

  波特率

  自适应,最高115200bps

  数据位

  8位

  USB

  KVM接口类型

  USB-A

  USB接口协议

  USB HID

  网口

  网线接口

  标准RJ45接口(568B)

  建议网线最大传输距离

  使用纯铜6类网线可达100米







  其他

  电源

  电源适配器:DC 12V

  最大功耗

  MAX 9W

  工作温度

  -5℃ ~ +70℃

  工作湿度

  5% ~ 90%

  主机尺寸

  100*97.5*18.6mm

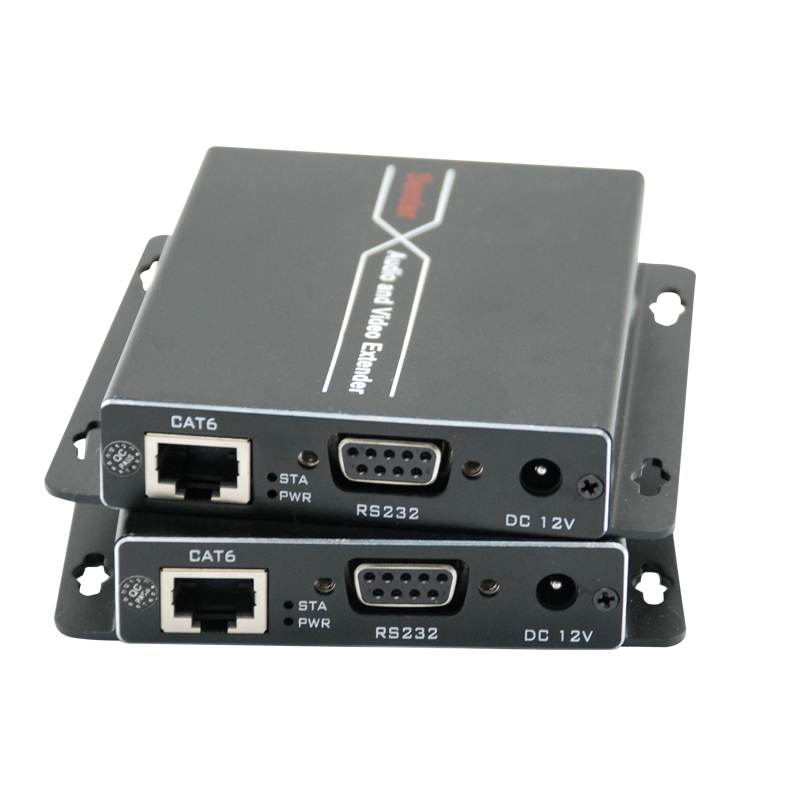

四、产品接口示意图

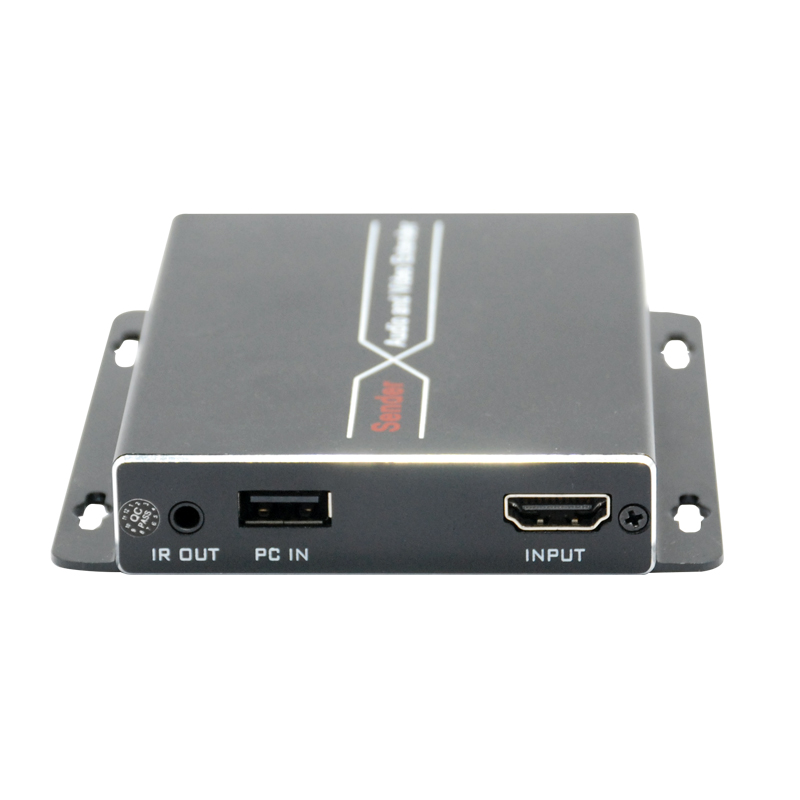

EX603HK接口TX

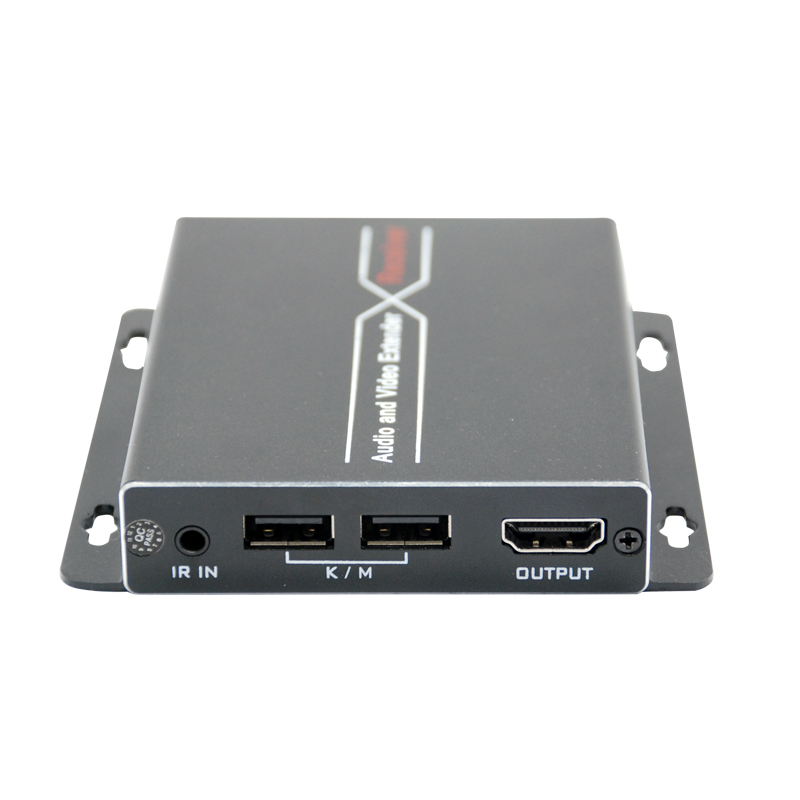

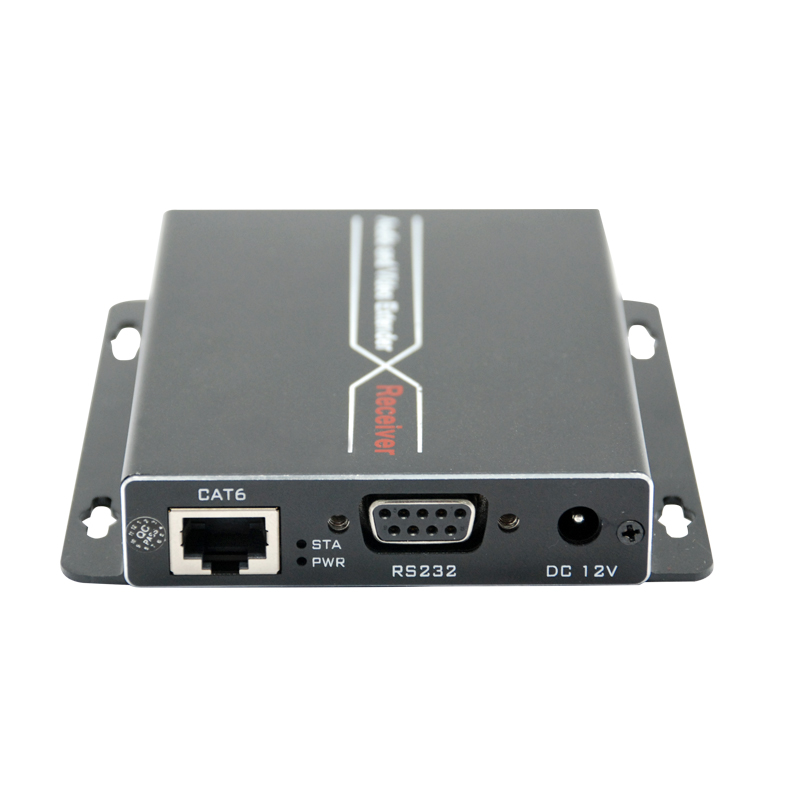

EX603HK接口RX



五、产品连接示意图
